929836-01-33

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 66pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929836-01-33
供应商: 国内现货
标准整包数: 1

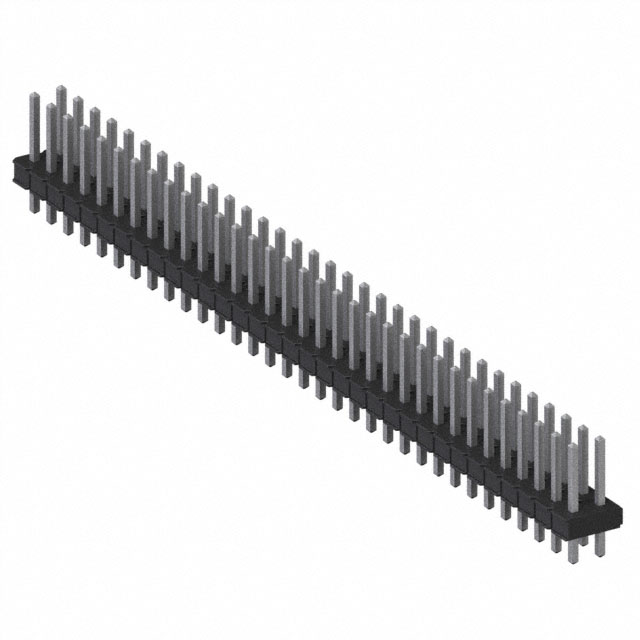

3M 矩形连接器 - 针座 - 公插针 929836-01-33

929836-01-33概述

    3M™ Pin Strip Header 单双排连接器产品技术手册

    1. 产品简介


    3M™ Pin Strip Header 系列是单双排连接器,提供 .100 英寸、.235 英寸/.318 英寸的插配长度选择。此系列支持直角和直插两种安装方式,并且具有焊锡尾部。主要应用领域包括计算机、通信设备、工业控制等领域,因其出色的可靠性和兼容性而在众多应用中得到广泛使用。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 接触电镀: 底层电镀:50 µ” [1.27 µm] 镍,焊接区域和焊锡尾部:金、哑光锡或锡铅选项
    - 电气参数:
    - 电流承载能力: 2.5 A
    - 绝缘电阻: > 5 × 10^9 Ω @ 500 VDC
    - 耐压强度: 1500 VRMS @ 海平面
    - 环境参数:
    - 温度范围: -40°C 到 +105°C
    - 工艺等级: 260°C(符合 J-STD-020C 标准,仅适用于 PCT 零件),最大绝缘温度 191°C(仅限焊波工艺)

    3. 产品特点和优势


    - 堆叠功能: 支持多个连接器的堆叠使用,增加了设计的灵活性。
    - 多种电镀选项: 提供金、哑光锡、锡铅三种电镀选择,满足不同应用需求。
    - 高温度塑料: PCT 材料适合波峰焊或红外线焊接,提高加工效率。
    - 焊垫隔离: 为波峰焊接提供良好的隔离效果。
    - 板载引脚保持特性: 可选的板载引脚保持特性,提高连接可靠性。
    - 化学合规性: 符合国际环保标准,如欧盟 RoHS 等。

    4. 应用案例和使用建议


    - 应用案例: 计算机主板、网络交换机、通信模块等。
    - 使用建议: 在设计时需考虑焊锡尾部的长度及接触材料的电镀选择,以确保最佳性能和可靠性。对于需要较高可靠性的应用,建议选择 PCT 材料和板载引脚保持特性。

    5. 兼容性和支持


    - 兼容性: 本产品可与其他标准尺寸的电子元器件和设备配合使用,支持直角和直插安装。
    - 厂商支持: 3M公司提供了详尽的技术文档和支持服务,如有任何疑问可联系技术支持。

    6. 常见问题与解决方案


    - 问题: 如何确定合适的焊盘布局?
    - 解决方案: 查阅手册中的“焊盘推荐图案”,根据零件的特定规格进行布局。
    - 问题: 如何选择适当的电镀类型?
    - 解决方案: 根据应用要求和成本考虑,选择适合的电镀类型,通常金电镀适用于长期稳定性较高的场合。

    7. 总结和推荐


    3M™ Pin Strip Header 系列以其灵活的设计、多种电镀选项以及出色的电气和机械性能,在各种电子设备中表现出色。它不仅满足基本的应用需求,还提供了多种附加特性,增强其适用范围和市场竞争力。因此,强烈推荐该系列产品用于需要高可靠性和兼容性的场合。

929836-01-33参数

参数
类型 Header,Push-Pull
额定电流 2.5A
触头镀层 - 配接 锡铅
颜色 黑色
排数 2
触头镀层厚度 - 配接 2.54μm
针脚数 66pin
防护等级 -
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-01-33厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-01-33数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-01-33 929836-01-33数据手册

929836-01-33封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 2.142 ¥ 17.8429
35+ $ 1.989 ¥ 16.5684
70+ $ 1.8666 ¥ 15.5488
库存: 82
起订量: 29 增量: 1
交货地:
最小起订量为:7
合计: ¥ 124.9
