929715-11-15-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 30pin 2.5A 250nm 金 黑色 通孔安装 38.1mm(长度)*5.46mm(高度)
供应商型号: 929715-11-15-I
供应商: 国内现货
标准整包数: 1

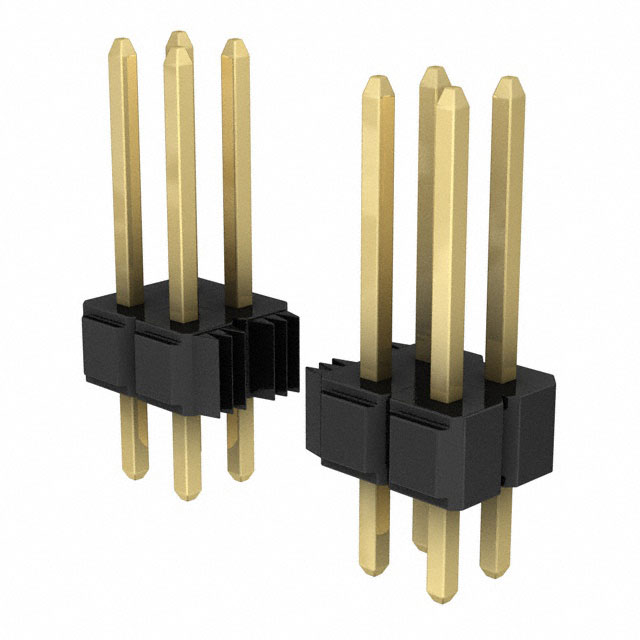

3M 矩形连接器 - 针座 - 公插针 929715-11-15-I

929715-11-15-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M™ Pin Strip Header 单排和双排连接器是一款高度可靠的产品,适用于各种电子应用。该连接器具有直角和直插式两种尾部配置,长度可选。产品具备多样的镀层选项,包括金、哑光锡和锡铅合金,可以适应不同温度的焊接过程。这些特性使其成为电子设计中的关键组件。

    技术参数


    以下是该产品的主要技术参数:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 电镀:
    - 底镀层:50微英寸镍
    - 擦拭区域和焊尾:可选择金、哑光锡、锡铅合金
    - 电气参数:
    - 电流额定值:2.5A
    - 绝缘电阻:大于5×10^9Ω(500VDC)
    - 耐压:海平面1500VRMS
    - 环境参数:
    - 温度范围:-40°C至+105°C
    - 工艺评级:仅PCT零件(聚对苯二甲酸丁二醇酯绝缘体版本)最高260°C(符合J-STD-020C标准)
    - 潮湿敏感级别:1级(符合J-STD-020C标准)

    产品特点和优势


    - 堆叠能力:可堆叠设计,方便多种应用布局。
    - 镀层选择:提供多种镀层选项以适应不同的应用场景。
    - 高耐热塑料:适用于波峰焊或红外焊接工艺。
    - 焊脚支撑:为波峰焊接提供支撑。
    - 板针保留功能:可根据需要订购。

    应用案例和使用建议


    该连接器适用于多种电子设备,如工业控制、通信设备和消费电子产品。对于波峰焊接,推荐使用焊脚支撑设计以确保焊接质量。在特定的应用场景中,如需要更高的接触可靠性,可以选择带有板针保留功能的设计。

    兼容性和支持


    产品可以与其他标准尺寸的连接器兼容,确保安装的一致性和可靠性。制造商提供详细的订购信息和技术支持,包括化学合规信息(参见监管信息附录)。

    常见问题与解决方案


    - 问题:焊接过程中出现连接不良
    - 解决方案:确保焊接温度达到标准要求,并正确使用焊脚支撑。

    - 问题:接触电阻偏高
    - 解决方案:检查电镀层是否均匀覆盖,确保铜合金触点清洁无污染。

    总结和推荐


    3M™ Pin Strip Header 连接器凭借其卓越的耐用性和广泛的应用范围,在工业和消费电子领域具有极高的市场竞争力。它具有多种镀层选项和高度可靠的焊接性能,是许多电子设计的理想选择。总体来说,强烈推荐此产品用于需要高稳定性和可靠性的应用场合。
    如果您有任何进一步的技术咨询需求,请拨打技术支持热线:800-225-5373。

929715-11-15-I参数

参数
触头镀层厚度 - 配接 250nm
额定电流 2.5A
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
排数 2
针脚数 30pin
防护等级 -
间距-配接 2.54mm
长*宽*高 38.1mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929715-11-15-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-11-15-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-11-15-I 929715-11-15-I数据手册

929715-11-15-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 5.824 ¥ 48.5139
15+ $ 5.408 ¥ 45.0486
30+ $ 5.0752 ¥ 42.2764
库存: 500
起订量: 11 增量: 1
交货地:
最小起订量为:3
合计: ¥ 145.54
