929715-11-01-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 2pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929715-11-01-I
供应商: 国内现货
标准整包数: 1

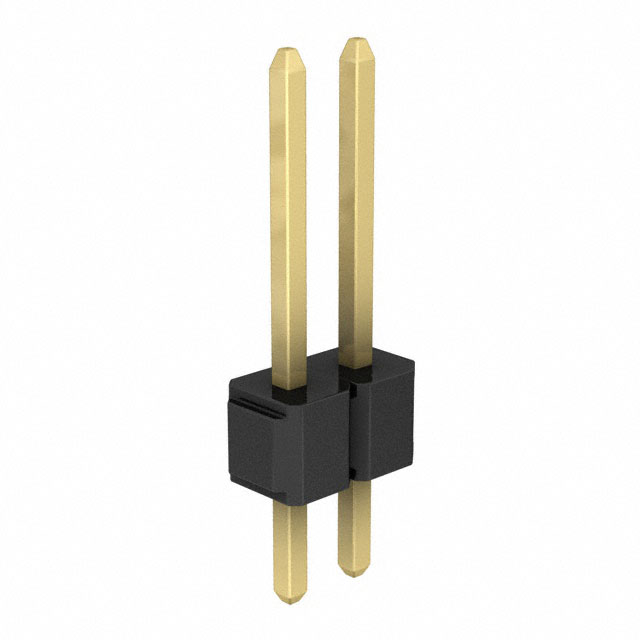

3M 矩形连接器 - 针座 - 公插针 929715-11-01-I

929715-11-01-I概述

    3M™ Pin Strip Header Single and Dual Row 929 系列技术手册

    产品简介


    3M™ Pin Strip Header 单行和双行连接器系列是专为电子设备设计的高可靠性互连解决方案。这些连接器可用于多种电气连接场合,适用于单排和双排布局,具有直角和直插式两种尾部选项。此系列连接器能够提供稳定可靠的信号传输,广泛应用于计算机、通信设备、工业自动化、汽车电子等领域。

    技术参数


    | 参数 | 描述 |

    | 绝缘材料 | 玻璃填充聚酯(PBT)或耐高温塑料(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 基础镀镍:50 µ” [1.27 µm];焊接区和引脚可选镀金、镀锡、镀锡铅 |
    | 工作电流 | 2.5 A |
    | 绝缘电阻 | > 5 × 109 Ω @ 500 VDC |
    | 耐压 | 1500 VRMS @ 海平面 |
    | 温度范围 | -40°C 至 +105°C |
    | 加工温度 | 260°C (仅限PCT部分) |
    | 潮湿敏感等级 | 一级(根据J-STD-020C) |
    | UL 文件号 | E680803 |

    产品特点和优势


    1. 堆叠能力:支持堆叠连接,提高空间利用率。
    2. 镀层选择:提供金、无光泽锡、锡铅等多种镀层选项,满足不同应用需求。
    3. 高温塑料:采用耐高温塑料,适用于波峰焊和红外回流焊工艺。
    4. 焊接垫起:用于波峰焊的焊接垫起设计,确保焊接质量。
    5. 板上引脚保持力:可选的板上引脚保持力功能,增强机械稳定性。

    应用案例和使用建议


    这些连接器广泛应用于各类电子设备中,例如计算机主板、网络设备和各种传感器模块。在实际应用中,为了确保信号传输的稳定性和长期可靠性,建议在安装时使用正确的焊接工艺,如波峰焊或红外回流焊,以避免引脚损伤。此外,确保连接器与印刷电路板的良好对准和固定,可以有效提升整体系统的稳定性。

    兼容性和支持


    这些连接器兼容标准的印刷电路板制造流程,与市面上常见的电路板材料和工艺兼容良好。制造商提供了详尽的技术文档和支持服务,以便用户在设计和制造过程中获得必要的指导和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查镀层是否完整,重新焊接 |
    | 引脚损坏 | 使用专用工具进行处理,必要时更换引脚 |
    | 焊接不良 | 严格按照焊接工艺规范操作,使用适当的焊接温度 |

    总结和推荐


    总体而言,3M™ Pin Strip Header 929 系列连接器凭借其优秀的性能和多样化的应用能力,在多个行业中展现出了强大的竞争力。其出色的耐温性能、多种镀层选项和高可靠性使其成为众多电子设备的理想选择。无论是计算机、通信设备还是其他需要高可靠性互连的场合,该系列产品都是值得信赖的选择。强烈推荐该系列连接器给那些寻求高性能互连解决方案的工程师和设计师。

929715-11-01-I参数

参数
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
排数 2
防护等级 -
触头镀层 - 配接
类型 Header,Push-Pull
额定电流 2.5A
针脚数 2pin
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929715-11-01-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-11-01-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-11-01-I 929715-11-01-I数据手册

929715-11-01-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
