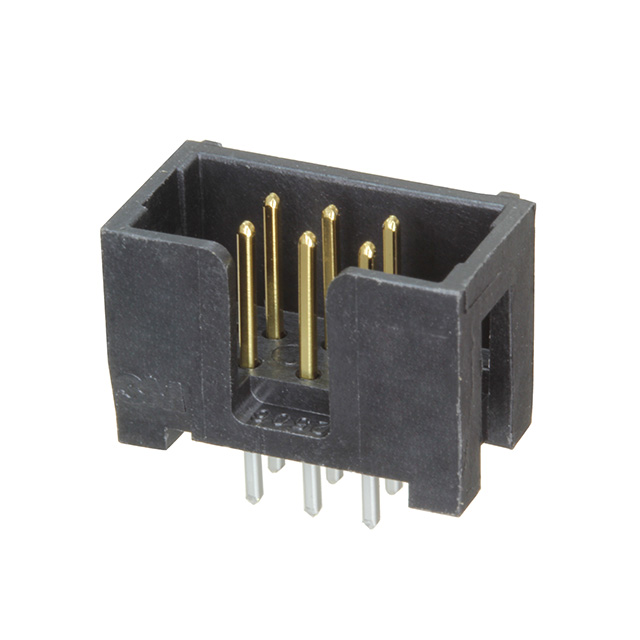

N2506-6002-RB

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 6pin 1.75A 760nm 金 黑色 通孔安装
供应商型号:
供应商:
标准整包数: 0
3M 矩形连接器 - 针座 - 公插针 N2506-6002-RB

N2506-6002-RB概述

    3M 2500 Series Four-Wall Header 产品技术手册

    产品简介


    3M 2500系列四壁插座(Four-Wall Header)是一种低轮廓、表面贴装、直角通孔型连接器,适用于多种电子应用场合。这种插座广泛应用于消费电子、工业控制、通信设备等领域,能够提供稳定可靠的电连接。

    技术参数


    - 尺寸:100mil x 100mil (2.54mm x 2.54mm)
    - 温度范围:-55°C至105°C
    - 处理能力:符合J-STD-020C标准,单次回流焊接260°C
    - 湿度敏感度:湿度敏感等级1(符合J-STD-020C标准)
    - 电流容量:单个触点5.00A,六个触点3.00A,所有触点1.75A(参照适当的3M产品规范进行详细电流降额曲线参考)
    - 绝缘电阻:>1 × 10^9Ω(500VDC)
    - 耐压:1000V RMS(海平面)

    产品特点和优势


    - 低轮廓设计:节省空间,适用于紧凑的设计布局。
    - 中心槽极化:防止误插并减少插入时间。
    - 双槽极化:更广泛的兼容性与竞争对手的极化设计。
    - 可选的保持夹:锁定插座位置,提高在振动环境中连接的可靠性。
    - 高温绝缘体:适用于无铅焊接操作。
    - 通过孔版本适合回流焊接:使用“通孔焊膏”技术。
    - 暴露的焊尾:便于清洁,降低维修成本。
    - 直角表面贴装版本:提供多种安装选项。

    应用案例和使用建议


    - 应用案例:该产品广泛应用于通信设备中的板对板连接,如路由器和交换机。它确保了信号传输的稳定性和可靠性。
    - 使用建议:为了最大化利用此产品的特点,建议用户选择合适的焊盘布局和极化设计。同时,在组装过程中要注意避免过度弯曲引脚以防止损坏。

    兼容性和支持


    - 兼容性:3M 2500系列可以与多种标准极化设计兼容,但也支持客户定制的极化需求。
    - 技术支持:如有任何疑问或需要进一步的技术指导,请联系技术支持电话800-225-5373。官网www.3mconnectors.com提供了详细的合规信息。

    常见问题与解决方案


    - 问题:安装过程中遇到卡滞。
    - 解决办法:检查安装方向和极化设计是否正确。必要时,请咨询技术人员。

    - 问题:接触电阻异常高。
    - 解决办法:检查是否有足够的清洁度,并确认焊接工艺正确。

    总结和推荐


    3M 2500系列四壁插座是一款具备多种优点的产品,适用于需要高性能连接解决方案的应用场景。其低轮廓设计、广泛兼容性和高度可靠性的特点使其在市场上具有较强的竞争力。对于需要空间紧凑且要求高可靠性的应用来说,这是一个非常不错的选择。强烈推荐使用该产品。

N2506-6002-RB参数

参数
间距-配接 2.54mm
额定电流 1.75A
颜色 黑色
类型 Header,Push-Pull
触头镀层 - 配接
针脚数 6pin
触头镀层厚度 - 配接 760nm
排数 2
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装
