929550-01-06-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 6pin 2.5A 250nm 金 黑色 通孔安装 15mm(长度)*9.93mm(高度)
供应商型号: 929550E-01-06-ND
供应商: Digi-Key
标准整包数: 1

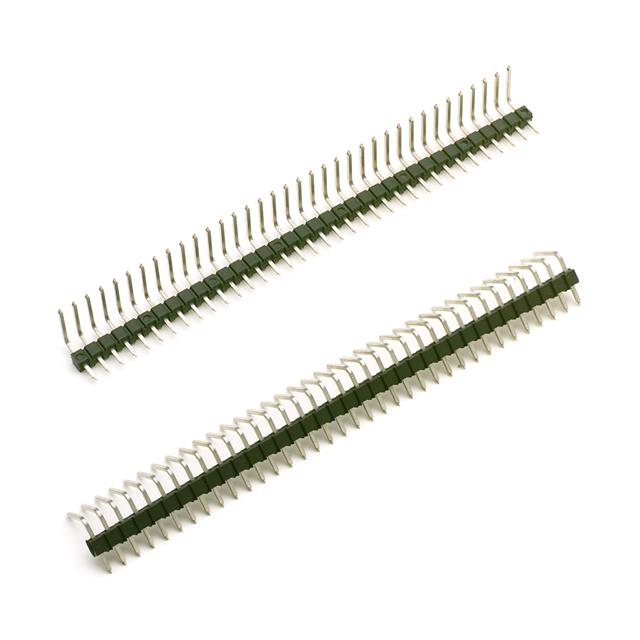

3M 矩形连接器 - 针座 - 公插针 929550-01-06-EU

929550-01-06-EU概述

    3M™ Pin Strip Header 技术手册

    1. 产品简介


    产品类型: 3M™ Pin Strip Header
    主要功能: 提供可靠的电路板连接,具有堆叠能力,支持直角和垂直焊接尾部。
    应用领域: 广泛应用于通信、计算机、工业控制、航空航天等领域的电路板连接系统。

    2. 技术参数


    - 物理属性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色

    - 接触部分
    - 材料:铜合金
    - 底镀层:50 μ” [1.27 μm] 镍
    - 擦拭区及焊接尾部:依据订单信息
    - 电气属性
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 109 Ω @ 500 VDC
    - 耐电压:1500 VRMS @ 海平面
    - 环境条件
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:PCT绝缘材料260°C(符合J-STD-020C标准),PBT绝缘材料191°C(仅限波峰焊工艺)
    - 湿气敏感等级:1(仅PCT绝缘材料版本)
    - 兼容性
    - RoHS合规性:本产品含铅,但在受限应用下合规

    3. 产品特点和优势


    - 堆叠能力: 可堆叠设计增强了电路板之间的连接稳定性。
    - 多种镀层选项: 支持锡铅或金镀层,满足不同应用需求。
    - 波峰焊助焊支架: 有助于生产过程中波峰焊操作,提高焊接效率。
    - 可选板针固定功能: 增加了电路板固定的可靠性。

    4. 应用案例和使用建议


    - 应用案例: 适用于多种电路板连接,如工业自动化控制系统、电信基站设备等。
    - 使用建议: 在焊接时建议使用推荐的孔径和布局,确保最佳的焊接效果。同时,建议在高湿环境下注意保持环境干燥,避免因湿度过高影响绝缘性能。

    5. 兼容性和支持


    - 兼容性: 与多种电路板和连接器兼容,支持直角和垂直焊接尾部。
    - 支持和服务: 3M提供详尽的技术文档和支持服务,可通过电话800-225-5373获取更多信息。

    6. 常见问题与解决方案


    - 问题: 焊接过程中出现短路现象。
    - 解决方案: 确保使用推荐的焊接温度和时间,同时检查焊接孔的清洁度。
    - 问题: 连接不稳定。
    - 解决方案: 检查插针和插座是否正确匹配,确保插针完全插入。

    7. 总结和推荐


    总结: 3M™ Pin Strip Header 是一款高度可靠的电路板连接解决方案,具备出色的堆叠能力和多种镀层选项,非常适合各种工业应用。
    推荐: 强烈推荐在需要高稳定性和可靠性的电路板连接系统中使用该产品。

929550-01-06-EU参数

参数
针脚数 6pin
额定电流 2.5A
间距-配接 2.54mm
颜色 黑色
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 250nm
排数 1
长*宽*高 15mm(长度)*9.93mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929550-01-06-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929550-01-06-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929550-01-06-EU 929550-01-06-EU数据手册

929550-01-06-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.139 ¥ 18.0746
10+ $ 1.6869 ¥ 14.1171
100+ $ 1.5073 ¥ 12.614
500+ $ 1.2561 ¥ 10.5117
1000+ $ 1.0766 ¥ 9.0101
5000+ $ 0.9546 ¥ 7.9889
10000+ $ 0.9331 ¥ 7.8088
库存: 2191
起订量: 1 增量: 1
