929667-02-12-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 24pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929667-02-12-I
供应商: 国内现货
标准整包数: 1

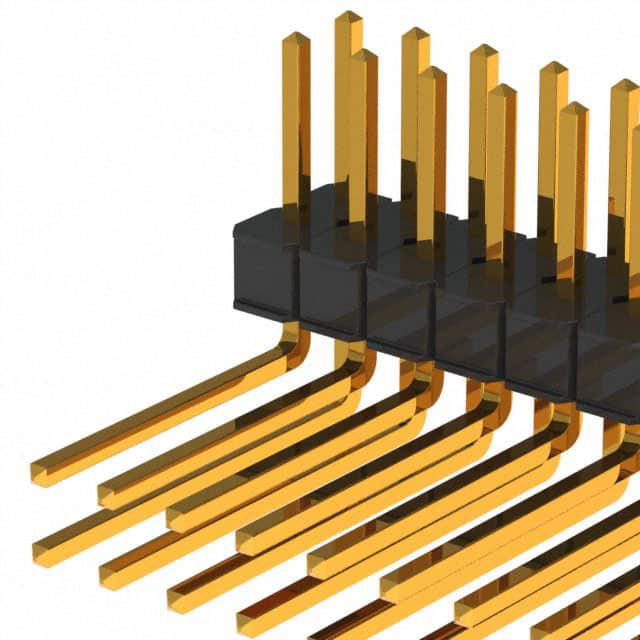

3M 矩形连接器 - 针座 - 公插针 929667-02-12-I

929667-02-12-I概述

    3M™ Pin Strip Header Single and Dual Row: Technical Manual Overview

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row系列是一款适用于多种连接需求的电子元器件产品。它具备单行和双行两种配置,支持直角和直插式安装,适用于焊接尾部。这种产品主要用于各种电气连接,如消费电子产品、工业控制设备、通信设备等。产品通过金、磨砂锡、或锡铅镀层选项提供额外的功能和可靠性选择。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触材料:铜合金
    - 镀层:底层为50μ”镍镀层;焊接区域和焊接尾部选项(可选金、磨砂锡、锡铅)

    - 电气特性
    - 电流承载能力:2.5A
    - 绝缘电阻:大于5×10^9Ω @ 500V DC
    - 耐压值:1500 VRMS @ 海平面

    - 环境特性
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:260°C(仅限PCT部件);最大绝缘体温度:191°C(仅限波峰焊工艺)

    3. 产品特点和优势


    - 堆叠功能:能够实现堆叠式安装,增加电路板密度。
    - 镀层选项:提供了金、磨砂锡、或锡铅镀层选项,提高可靠性和使用寿命。
    - 高耐热塑料:波峰焊或红外线焊接均可使用,提升适应性。
    - 焊接支架:便于波峰焊接,提高组装效率。
    - 板针保持功能:通过改变订购代码,可以选择板针保持功能。

    4. 应用案例和使用建议


    - 应用案例:适用于消费电子、工业控制系统和通信设备等多种场合。
    - 使用建议:建议根据具体应用需求选择合适的镀层和尾部长度。对于高温环境,建议选择高温塑料版本以确保可靠性。

    5. 兼容性和支持


    - 兼容性:与各类标准PCB孔径兼容,便于集成到现有系统中。
    - 支持信息:制造商提供详细的订购指南和技术支持,帮助用户正确使用和安装。

    6. 常见问题与解决方案


    - 问题一:镀层选项如何选择?
    - 解决方案:依据具体应用场景(如温度、湿度)选择适当的镀层类型。
    - 问题二:安装过程中焊接尾部如何处理?
    - 解决方案:建议参考手册中的推荐孔径设计图,确保正确的焊接效果。

    7. 总结和推荐


    这款3M™ Pin Strip Header Single and Dual Row系列产品以其多样的配置和卓越的性能,在众多应用场景中展现出色的表现。特别适用于需要紧凑布局和高可靠性要求的电子系统中。总的来说,这是一款值得信赖并能显著提高整体系统性能的高品质产品。强烈推荐给那些寻求高性能连接解决方案的专业人士。

929667-02-12-I参数

参数
颜色 黑色
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
类型 Header,Push-Pull
防护等级 -
额定电流 2.5A
排数 2
针脚数 24pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

929667-02-12-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-02-12-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929667-02-12-I 929667-02-12-I数据手册

929667-02-12-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 2.898 ¥ 24.1403
25+ $ 2.691 ¥ 22.416
50+ $ 2.5254 ¥ 21.0366
库存: 1178
起订量: 21 增量: 1
交货地:
最小起订量为:5
合计: ¥ 120.7
