929550-01-14-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 14pin 2.5A 250nm 金 黑色 通孔安装 35mm(长度)*9.93mm(高度)
供应商型号: 19-929550-01-14-EU-ND
供应商: Digi-Key
标准整包数: 1

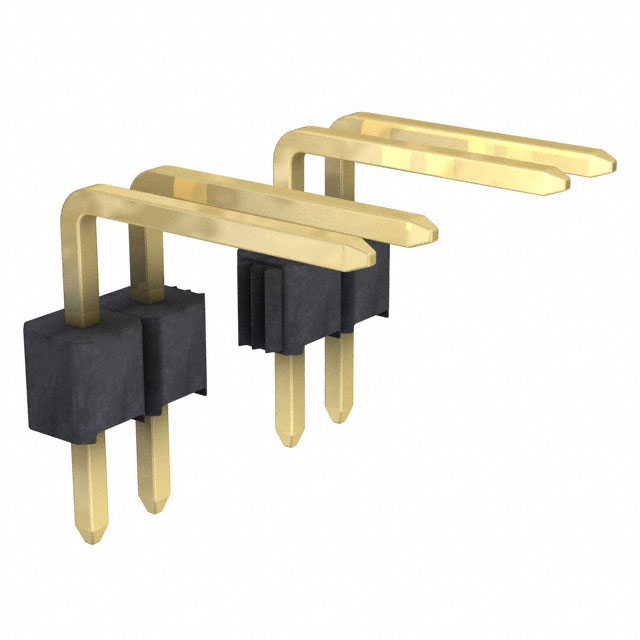

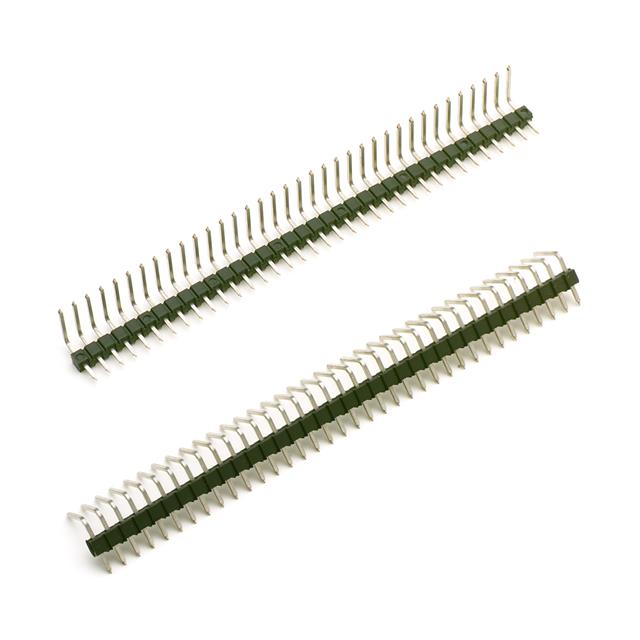

3M 矩形连接器 - 针座 - 公插针 929550-01-14-EU

929550-01-14-EU概述

    3M™ Pin Strip Header 技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一种连接器解决方案,设计用于电子设备中的信号传输和电源分配。它具有直角和直立两种安装方式,适用于广泛的电子设备和系统。这款产品的主要功能是通过插针和插座之间的物理接触来实现电气连接,从而确保稳定的信号传输和电力传输。
    应用领域:适用于汽车电子、通信设备、工业自动化、医疗设备等领域。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:镍底镀层(50 μ” [1.27 μm]),焊接区域可选
    - 电气规格:
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω(500 VDC)
    - 耐电压:1500 VRMS(海平面)
    - 环境规格:
    - 温度范围:-40°C 到 +105°C
    - 工艺耐温:PCT绝缘部分260°C(J-STD-020C标准)
    - 潮湿敏感等级:PCT绝缘版本1级(J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠功能:便于模块化设计和多层堆叠。
    - 镀层选择:提供锡铅或金镀层选项,满足不同应用需求。
    - 助焊脚设计:方便生产时波峰焊工艺。
    - 板端固定功能:可选配增强的板端固定特性,提高连接稳定性。
    这些特点使得3M™ Pin Strip Header 在高可靠性、高性能应用中表现出色,特别是在需要稳定连接和高电流承载的应用场合。

    4. 应用案例和使用建议


    应用案例:在工业自动化控制系统中,这种连接器可以用于电机控制板和传感器之间的连接。由于其堆叠功能和高电流承载能力,使得系统设计更加紧凑且高效。
    使用建议:在组装过程中,确保插针插入孔位准确,以避免损坏插针或造成接触不良。建议使用合适的助焊剂和焊接温度,确保焊接质量。此外,在恶劣环境下使用时,考虑增加保护措施,如使用防尘罩或防水套。

    5. 兼容性和支持


    - 兼容性:此款连接器适用于多种标准孔径,易于与其他标准连接器匹配。
    - 技术支持:制造商提供了详细的安装指南和技术支持,可通过电话或官方网站获取帮助。

    6. 常见问题与解决方案


    - Q:如何确定正确的孔径?
    - A:请参考技术手册中的推荐孔径图,根据具体应用选择合适的孔径。

    - Q:焊接过程中出现虚焊怎么办?
    - A:检查助焊剂是否使用得当,确保焊接温度达到要求。必要时可重新焊接。

    7. 总结和推荐


    3M™ Pin Strip Header 是一款专为高可靠性应用设计的连接器解决方案,其堆叠功能、多种镀层选项以及高电流承载能力使其在市场上具备较强的竞争优势。总体而言,我们强烈推荐使用该产品,特别是在需要稳定可靠连接的工业自动化和通信设备中。

929550-01-14-EU参数

参数
防护等级 -
间距-配接 2.54mm
排数 1
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
颜色 黑色
针脚数 14pin
额定电流 2.5A
长*宽*高 35mm(长度)*9.93mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929550-01-14-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929550-01-14-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929550-01-14-EU 929550-01-14-EU数据手册

929550-01-14-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4128 ¥ 28.8382
10+ $ 2.7934 ¥ 23.3776
100+ $ 2.3742 ¥ 19.8692
500+ $ 2.1193 ¥ 17.736
1000+ $ 2.0182 ¥ 16.8898
5000+ $ 1.8017 ¥ 15.0784
库存: 245
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.83
