951118-8622-AR

厂牌: 3M
产品描述: Header,Push-Pull 2mm 1 18pin 1A 金 黑色 通孔安装 36mm(长度)*2mm(高度)
供应商型号: Q-951118-8622-AR
供应商: 期货订购
标准整包数: 500

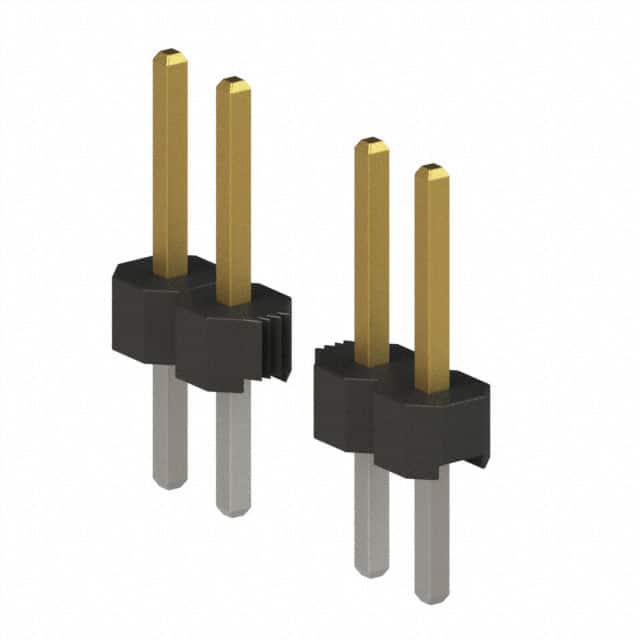

3M 矩形连接器 - 针座 - 公插针 951118-8622-AR

951118-8622-AR概述


    产品简介


    3M四壁引脚2500系列是一款低轮廓表面贴装和直角穿孔式电子连接器。它适用于多种电子产品和工业设备,能够实现可靠的电气连接,支持从简单的传感器接口到复杂的多层电路板应用。由于其紧凑的设计和广泛的应用范围,该产品特别适合于需要高密度连接的小型化设备。

    技术参数


    - 温度范围: -55°C至105°C
    - 工艺等级: 符合J-STD-020C标准,单次通过,可耐受260°C高温
    - 湿度敏感度等级: J-STD-020C标准,等级1
    - 电流等级:
    - 单个触点供电时为5.00A
    - 6个触点供电时为3.00A
    - 所有触点供电时为1.75A(参考3M产品规范中的详细电流降额曲线)
    - 绝缘电阻: 大于1 x 10^9 Ω(500V DC条件下)
    - 耐电压: 海平面1000VRMS

    产品特点和优势


    1. 低轮廓设计: 能够节省空间,提高电路板布局效率。
    2. 中心槽口极化: 防止误插入,减少插入时间。
    3. 双槽极化: 增强与竞争对手设计的兼容性(除6、8、10位置外)。
    4. 可选锁紧片: 用于防止插座移动,增加在振动环境下连接的可靠性。
    5. 高温绝缘体: 适合无铅焊接操作。
    6. 通过孔版本: 适合使用“通孔锡膏”技术进行回流焊接。
    7. 暴露焊脚: 便于清洁并降低维修成本(仅限直角版本)。
    8. 直插表面贴装版本: 方便安装。

    应用案例和使用建议


    应用案例:在工业自动化设备、通信基站、医疗设备和汽车电子系统中广泛应用。
    使用建议:
    - 在组装过程中,建议使用防静电包装,避免静电损坏。
    - 确保焊接温度符合要求,以防止损坏组件。
    - 推荐使用选择性焊锡工艺,以获得最佳焊接效果。
    - 使用双槽极化设计以增强与各种设备的兼容性。
    - 采用可选锁紧片,特别是在高振动环境下,确保连接稳固可靠。

    兼容性和支持


    该产品与其他3M公司生产的电子元器件具有良好的兼容性。提供技术支持和服务,包括定制化需求的讨论和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查引脚长度是否合适,检查是否需要清洁连接器 |
    | 连接可靠性不足 | 确认是否使用了锁紧片,检查焊接质量 |
    | 插入后出现错位 | 确认是否存在极化错误,检查引脚对齐 |

    总结和推荐


    3M四壁引脚2500系列凭借其独特的设计、广泛的应用范围和强大的功能,成为了市场上备受推崇的连接器之一。其高可靠性、紧凑设计以及良好的兼容性使其成为多种应用场合的理想选择。因此,强烈推荐给需要高密度连接解决方案的设计工程师和制造商。

951118-8622-AR参数

参数
触头镀层 - 配接
间距-配接 2mm
防护等级 -
针脚数 18pin
类型 Header,Push-Pull
触头镀层厚度 - 配接 -
额定电流 1A
排数 1
颜色 黑色
长*宽*高 36mm(长度)*2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

951118-8622-AR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

951118-8622-AR数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 951118-8622-AR 951118-8622-AR数据手册

951118-8622-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
