929665-01-26-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 52pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-01-26-I
供应商: 国内现货
标准整包数: 1

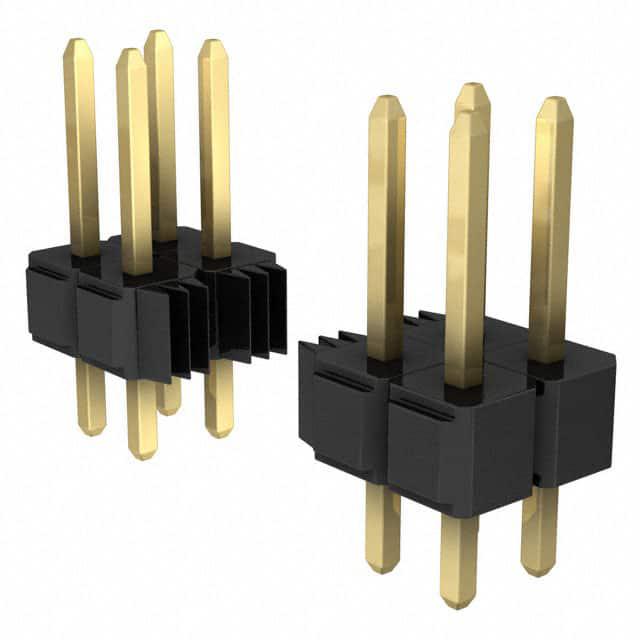

3M 矩形连接器 - 针座 - 公插针 929665-01-26-I

929665-01-26-I概述

    3M™ Pin Strip Header 929 Series 技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 系列是一款广泛应用于电子设备连接的应用组件。该系列包含直角和直线两种焊尾配置,其长度范围广泛,适用于不同的电气设计需求。这些针式连接器主要用于单行和双行排列,提供金、镀锡或镀锡铅合金等多种电镀选项。此产品特别适用于波峰焊接和红外线焊接工艺,具有高耐热性塑料绝缘层,能够确保良好的机械和电气性能。

    2. 技术参数


    - 物理特性:
    - 材料:玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 颜色:黑色
    - 阻燃等级:UL 94V-0
    - 触点材料:铜合金
    - 接触镀层:下镀镍 50 微英寸(1.27 微米),接触区和焊尾根据订货信息选择(金、镀锡或锡铅合金选项)
    - 电气特性:
    - 电流承载能力:2.5 安培
    - 绝缘电阻:大于 5×10^9 欧姆 @ 500 VDC
    - 耐压:海平面处 1500 VRMS
    - 环境特性:
    - 温度范围:-40°C 至 +105°C
    - 工艺耐温:260°C(仅适用于 PCT 部件)
    - 潮湿敏感度等级:1 级(J-STD-020C 标准)

    3. 产品特点和优势


    3M™ Pin Strip Header 929 系列具备多种独特的优势。首先,它支持堆叠功能,使其可以灵活应用于多种电路板设计。其次,提供了镀金、钝化锡和锡铅合金三种电镀选择,可以根据具体需求进行定制。此外,其高耐热塑料外壳允许采用波峰焊接和红外线焊接工艺,提高了制造效率。最后,该系列的板上针保留功能提升了整体可靠性。

    4. 应用案例和使用建议


    此产品常用于电信、工业自动化、医疗设备和消费电子产品等领域。例如,在自动化设备中,这些连接器能够确保信号的可靠传输和稳定性能。对于使用波峰焊接的场合,推荐预先准备正确的孔径和距离,以确保焊锡流顺利。此外,对于特定尺寸要求的应用,可以选择不同的长度和数量配置来满足不同需求。

    5. 兼容性和支持


    本系列产品与其他 3M 的同类连接器具有良好兼容性,且提供了完善的订货指南和技术支持服务。客户可以通过访问官方网站或者联系技术支持部门获取详细信息和支持。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现气泡现象
    - 解决方法:确认孔径大小和位置符合规范,确保清洁和适当的预处理。
    - 问题2:接头松动
    - 解决方法:检查是否有正确的焊接和保持功能,并确保安装过程无误。
    - 问题3:插拔力异常
    - 解决方法:调整电镀和触点压力,或更换为更适合的应用环境的型号。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header 929 系列是一款高性能且多功能的电子元器件,非常适合于需要高可靠性的电气连接应用。其广泛的温度适应性和多样化的电镀选择,使其成为众多应用场景的理想选择。建议在设计阶段仔细考虑具体的需求,并结合制造商提供的订货指南进行选择。

929665-01-26-I参数

参数
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
触头镀层 - 配接
排数 2
防护等级 -
间距-配接 2.54mm
针脚数 52pin
额定电流 2.5A
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-01-26-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-01-26-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-01-26-I 929665-01-26-I数据手册

929665-01-26-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
22+ $ 0.658 ¥ 5.4811
110+ $ 0.611 ¥ 5.0896
220+ $ 0.5734 ¥ 4.7764
库存: 154
起订量: 92 增量: 1
交货地:
最小起订量为:22
合计: ¥ 120.58
