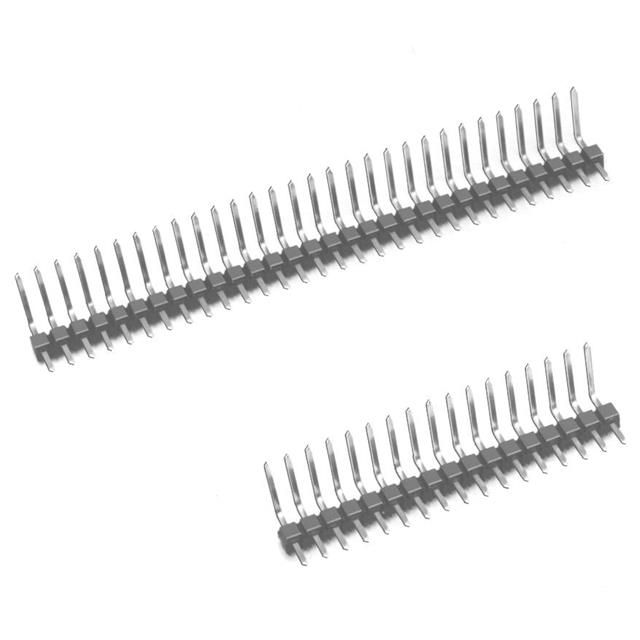

929550-01-08-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 8pin 2.5A 250nm 金 黑色 通孔安装 20mm*2.44mm*9.93mm
供应商型号: 929550E-01-08-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929550-01-08-EU

929550-01-08-EU概述

    3M™ Pin Strip Header 技术手册概述

    1. 产品简介


    3M™ Pin Strip Header 是一种适用于各种电子连接需求的高可靠性插针条形接头。这款产品可用于不同类型的印刷电路板(PCB)互连,提供多种配置选择,包括直角和直插式,以适应不同的应用要求。Pin Strip Header 的设计使其易于焊接,能够在复杂的制造工艺如波峰焊中表现出色。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀: 下层镀镍 50 μ” [1.27 μm]
    - 电流额定值: 2.5 A
    - 绝缘电阻: 在500 VDC时大于5×10^9 Ω
    - 耐压: 海拔高度下为1500 VRMS
    - 温度范围: -40°C 到 +105°C
    - 加工等级: 最大260°C (PCT绝缘件,符合J-STD-020C),最大PBT绝缘件温度为191°C(仅限波峰焊工艺)

    3. 产品特点和优势


    - 堆叠能力: Pin Strip Header 具备出色的堆叠能力,适用于多层电路板设计。
    - 可选电镀: 可提供锡铅或金电镀选项,增加产品灵活性。
    - 焊料支架: 设计有助于生产过程中的波峰焊,简化安装步骤。
    - 板载针固持功能: 可选的板载针固持功能提升了机械稳定性。

    4. 应用案例和使用建议


    Pin Strip Header 适用于各类工业自动化设备、通信系统及医疗设备中。根据手册中的推荐孔模式,可以确保良好的机械稳定性和电气连接。对于需要承受高密度电流传输的应用,建议进行详细的热管理设计,以防止过热问题。

    5. 兼容性和支持


    3M™ Pin Strip Header 具有广泛的兼容性,能够与其他常见的标准接口兼容。3M 提供全面的技术支持和售后服务,包括但不限于产品培训、故障排除和替换服务。

    6. 常见问题与解决方案


    - 问题: 安装后接触不良。
    - 解决方案: 检查孔径是否正确,确保正确的焊接工艺。
    - 问题: 温度过高。
    - 解决方案: 采用更好的散热设计,例如加装散热片或改进通风系统。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header 是一款性能优异且高度可靠的电子连接解决方案。其出色的堆叠能力和灵活的电镀选项使其成为许多高要求应用的理想选择。鉴于其广泛的兼容性和强大的技术支持,强烈推荐在需要高质量电子连接的产品设计中使用该产品。

929550-01-08-EU参数

参数
针脚数 8pin
触头镀层厚度 - 配接 250nm
防护等级 -
颜色 黑色
间距-配接 2.54mm
排数 1
额定电流 2.5A
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
长*宽*高 20mm*2.44mm*9.93mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
