929836-02-04

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 8pin 2.5A 2.54μm 锡铅 黑色 通孔安装 10.2mm*5.46mm*2.54mm
供应商型号: 3M156387-08-ND
供应商: Digi-Key
标准整包数: 1

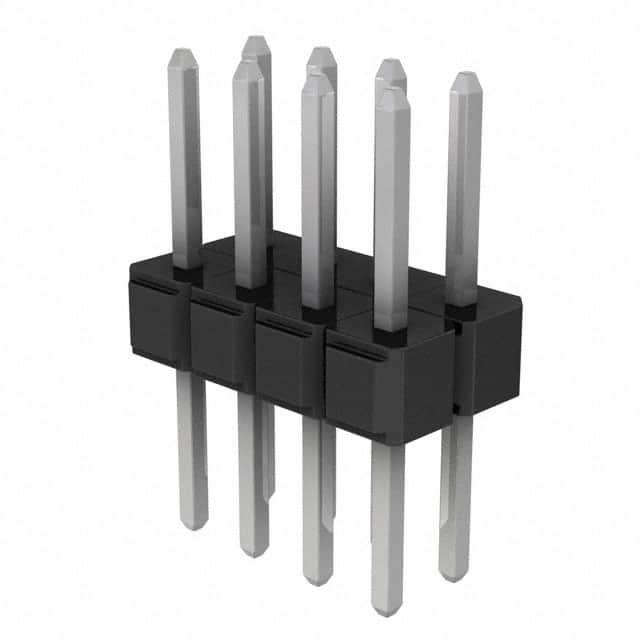

3M 矩形连接器 - 针座 - 公插针 929836-02-04

929836-02-04概述

    3M™ Pin Strip Header Single and Dual Row — Technical Overview

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种适用于多种电气连接需求的电子元器件。此产品采用单排和双排设计,能够支持 .100 英寸(2.54毫米)和 .235 英寸/.318 英寸(5.97毫米/8.08毫米)的配接长度。它提供了直插式和直角式两种安装方式,同时配备了焊接尾部。这款产品广泛应用于各种电路板及设备之间,提供稳定可靠的电气连接。

    2. 技术参数


    - 绝缘材料:玻璃填充聚对苯二甲酸乙二醇酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT),符合 UL 94V-0 防火等级。
    - 接触材料:铜合金。
    - 镀层选项:金、哑光锡、锡铅合金。
    - 电流额定值:2.5安培。
    - 绝缘电阻:大于 5 × 10^9 欧姆(500伏直流电)。
    - 耐电压:海平面 1500 伏交流电压。
    - 温度范围:-40°C 至 +105°C。
    - 工艺等级:仅PCT部件适合260°C(符合J-STD-020C标准)。
    - 湿度敏感度级别:1级(符合J-STD-020C标准)。
    - UL文件编号:E680803。

    3. 产品特点和优势


    - 堆叠功能:可以实现多层堆叠,提高电路板的密度。
    - 材料选择:多种镀层选项(金、哑光锡、锡铅合金),满足不同应用需求。
    - 高温度塑料:适合波峰焊接或红外线焊接,提高了组装效率。
    - 焊盘间距:具有一定的焊盘距离,以适应不同类型的焊接过程。
    - 引脚保持功能:可选的板上引脚保持功能,增加可靠性。
    - 环保合规:符合RoHS和中国RoHS规定,适用于国际市场的销售。

    4. 应用案例和使用建议


    - 电路板连接:用于电路板间的信号传输,如计算机主板、服务器和工业控制系统中的连接。
    - 传感器接口:作为传感器与其他电子元件之间的接口,确保信号的可靠传输。
    - 建议使用:在焊接过程中,遵循推荐的孔位图案进行钻孔,确保良好的焊接效果和稳定性。对于双排设计,推荐避免手动折断,而是按照订单要求定制合适长度的产品。

    5. 兼容性和支持


    - 兼容性:可以与多种电子设备和电路板配套使用,适用性强。
    - 技术支持:提供详细的订购信息和技术支持服务,包括在线文档和电话咨询服务。

    6. 常见问题与解决方案


    - 问题一:焊接时出现虚焊
    - 解决方案:确保焊点清洁且表面平整,调整焊接温度和时间。
    - 问题二:插拔困难
    - 解决方案:检查孔径尺寸是否符合规范,必要时更换合适的定位器或孔径工具。
    - 问题三:电气连接不稳定
    - 解决方案:重新测量电气参数,确认是否需要更换或修复现有连接。

    7. 总结和推荐


    3M™ Pin Strip Header 单双排系列以其高可靠性和多功能性在电子行业中备受青睐。其丰富的规格选项和优良的制造工艺使其成为复杂电气系统的理想选择。鉴于其广泛的应用范围和优良的性能表现,我们强烈推荐使用这款产品,尤其是在需要高性能电气连接的场合。

929836-02-04参数

参数
颜色 黑色
触头镀层厚度 - 配接 2.54μm
针脚数 8pin
防护等级 -
类型 Header,Push-Pull
触头镀层 - 配接 锡铅
间距-配接 2.54mm
额定电流 2.5A
排数 2
长*宽*高 10.2mm*5.46mm*2.54mm
安装方式 通孔安装
零件状态 在售

929836-02-04厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-02-04数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-02-04 929836-02-04数据手册

929836-02-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.058 ¥ 8.9401
10+ $ 0.8381 ¥ 7.0818
100+ $ 0.7249 ¥ 6.0663
500+ $ 0.5931 ¥ 4.9634
1000+ $ 0.5272 ¥ 4.4119
5000+ $ 0.4613 ¥ 3.8603
10000+ $ 0.4382 ¥ 3.6674
库存: 181
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.94
