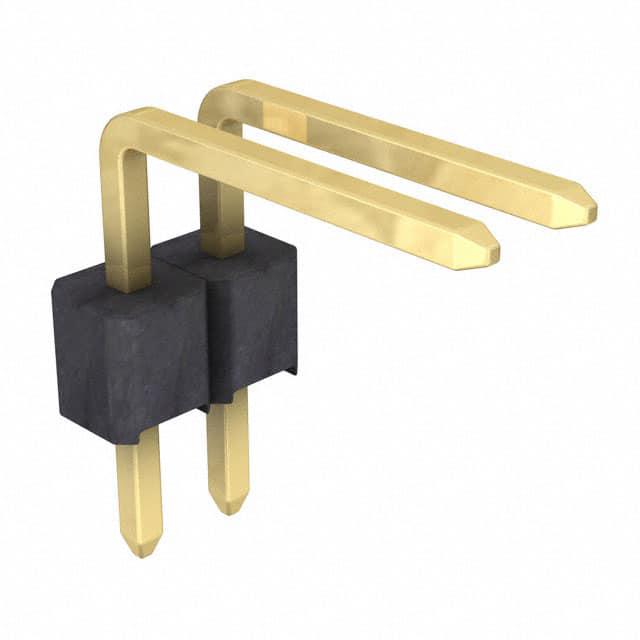

929550-01-02-I

厂牌: 3M
产品描述: 2pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 250nm 金 黑色 通孔安装 5mm*2.44mm*9.93mm
供应商型号: 517-929550-01-02-I
供应商: Mouser
标准整包数: 1

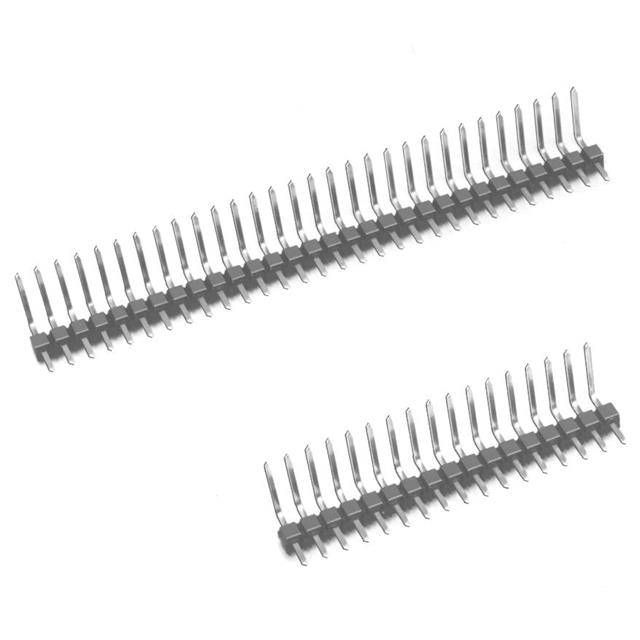

3M 矩形连接器 - 针座 - 公插针 929550-01-02-I

929550-01-02-I概述

    3M™ Pin Strip Header 技术手册解析

    1. 产品简介


    产品类型: 3M™ Pin Strip Header 是一种用于连接解决方案的电子元器件。它提供直角和直线两种配置,特别适用于焊接尾部的应用。
    主要功能: 该产品通过其独特的设计实现了可堆叠性(Stackable),并支持多种镀层选项,如锡铅或金镀层,以适应不同的电气需求。
    应用领域: 广泛应用于电子制造行业,特别是在需要进行波峰焊接的电路板上,例如汽车电子、消费电子和工业自动化等领域。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温度聚对苯二甲酸酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀: 底镀镍50μ英寸(1.27μm)
    - 电流承载能力: 2.5安培
    - 绝缘电阻: 在500伏直流电压下大于5×10^9欧姆
    - 耐压: 海平面1500 VRMS
    - 温度范围: -40°C 至 +105°C
    - 工艺等级: 260°C(J-STD-020C标准)适用于PCT绝缘部分,最大绝缘温度为191°C(波峰焊工艺仅限于此)

    3. 产品特点和优势


    - 可堆叠性: 支持多个Pin Strip Header 的叠加使用,便于电路板布局。
    - 镀层选择: 用户可根据具体需求选择锡铅或金镀层,提高可靠性。
    - 焊脚保护: 设计有焊脚支撑(Solder stand-offs),便于波峰焊接生产。
    - 插针保留功能: 可选板载插针固定特征(Board pin retention feature),提高结构稳定性。

    4. 应用案例和使用建议


    - 应用案例: 常见于需多层电路板设计的复杂系统,如自动驾驶汽车的传感器模块。
    - 使用建议:
    - 使用时应注意保持良好的环境条件(温度和湿度)以保证长期可靠性。
    - 定期检查焊点是否牢固,确保电气连接良好。
    - 在进行波峰焊接时,根据工艺等级进行适当调整以防止损坏。

    5. 兼容性和支持


    - 兼容性: 该产品与其他标准尺寸的Pin Strip Headers 相兼容,易于集成到现有系统中。
    - 支持和服务: 3M公司提供详细的订购信息和售后技术支持,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    - Q: 如何确保焊接质量?
    - A: 使用推荐的焊点模式,并严格按照制造商提供的焊接工艺进行操作。
    - Q: 插针断裂怎么办?
    - A: 更换整个Pin Strip Header,或联系3M客户服务寻求专业指导。
    - Q: 高温环境下是否可靠?
    - A: 查阅产品技术参数,确保工作温度范围满足应用需求。

    7. 总结和推荐


    总结: 3M™ Pin Strip Header 以其强大的机械强度、优良的电气特性和广泛的温度适用范围,成为电子制造领域的理想选择。尤其适合于复杂系统的多层电路板设计。
    推荐: 强烈推荐给那些需要高可靠性和耐用性的电子制造企业,特别是那些需要堆叠式设计和广泛温度范围的产品。

929550-01-02-I参数

参数
针脚数 2pin
间距-配接 2.54mm
排数 1
排距 -
防护等级 -
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头镀层 - 配接
额定电流 2.5A
触头镀层厚度 - 配接 250nm
长*宽*高 5mm*2.44mm*9.93mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
