929838-01-05

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 10pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929838-01-05
供应商: 国内现货
标准整包数: 1

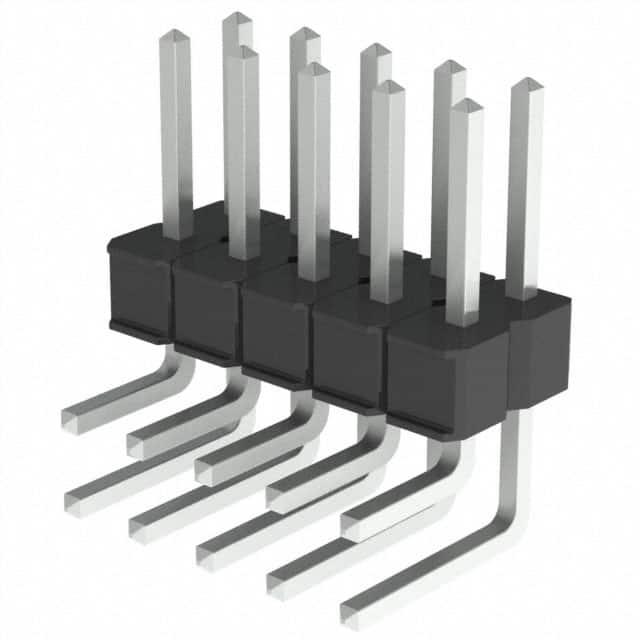

3M 矩形连接器 - 针座 - 公插针 929838-01-05

929838-01-05概述

    3M™ Pin Strip Header Single and Dual Row 929 系列技术手册

    产品简介


    3M™ Pin Strip Header 单排和双排系列产品提供了连接解决方案,适用于多种电子设备中的接口。这款产品的设计旨在提高插拔可靠性,并具有高电流承载能力。它们被广泛应用于通信设备、工业自动化系统、医疗设备等领域。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚对苯二甲酸丁二醇酯(PBT)或耐高温聚对苯二甲酸(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料
    - 材料:铜合金
    - 底镀层:50 微英寸镍(1.27 微米)
    - 表面处理:金、光亮锡、锡铅合金可选
    - 电气特性
    - 电流额定值:2.5 安培
    - 绝缘电阻:5×10^9 欧姆(500 伏直流电)
    - 耐压:1500 VRMS(海平面)
    - 环境条件
    - 温度范围:-40°C 至 +105°C
    - 制程等级:仅适用于 PCT 部件的 260°C(符合 J-STD-020C 标准),PBT 绝缘版本的最大绝缘温度为 191°C(仅适用于波峰焊接工艺)
    - 潮湿敏感等级:1 级(符合 J-STD-020C 标准)

    产品特点和优势


    3M™ Pin Strip Header 产品的主要特点包括:
    - 堆叠式设计:提供多层电路板之间的可靠连接。
    - 表面处理选项:提供金、光亮锡、锡铅合金等多种表面处理选择,以适应不同的应用场景。
    - 耐高温塑料:可用于波峰焊或红外线焊接工艺。
    - 焊接支撑距离:适用于波峰焊接工艺,确保焊点均匀。
    - 板针保持力功能选项:增强了连接的稳定性。

    应用案例和使用建议


    此款 Pin Strip Header 主要用于通信设备、工业自动化系统和医疗设备等。例如,在通信基站中,这些产品可用于多层 PCB 之间的接口连接。使用时应注意正确的孔位设计,确保信号传输稳定可靠。对于波峰焊接工艺,建议使用焊接支撑距离设计以保证焊接质量。

    兼容性和支持


    3M 为这些产品提供了全面的技术支持,包括销售和技术咨询。此外,还可以根据具体需求定制产品,确保与不同设备的兼容性。购买后,用户可以享受 90 天的质量保证期,期间如发现质量问题,可申请更换或维修。

    常见问题与解决方案


    - Q1:焊接过程中如何避免桥接现象?
    - A1:在焊接过程中使用适当的焊剂,并控制好焊接温度和时间,避免焊锡过多导致桥接。
    - Q2:如何选择合适的表面处理方式?
    - A2:根据应用环境选择,例如在腐蚀环境中使用金镀层更为合适;在普通环境下,光亮锡或锡铅合金可能更为经济。
    - Q3:如何确认产品的环境适应性?
    - A3:根据温度和湿度等级选择适合的产品,例如在高温环境下应选择 PCT 材质的产品。

    总结和推荐


    3M™ Pin Strip Header 产品凭借其坚固耐用的设计、灵活的表面处理选项以及广泛的适用范围,成为市场上受欢迎的选择。对于需要高可靠性、高电流承载能力的连接需求,这款产品是一个理想的选择。推荐在通信、工业自动化及医疗设备等领域使用。
    本文通过详细的介绍和分析,帮助用户了解并正确使用 3M™ Pin Strip Header 产品,以便实现最佳的应用效果。

929838-01-05参数

参数
触头镀层 - 配接 锡铅
类型 Header,Push-Pull
间距-配接 2.54mm
针脚数 10pin
额定电流 2.5A
触头镀层厚度 - 配接 2.54μm
排数 2
颜色 黑色
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-01-05厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-01-05数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-01-05 929838-01-05数据手册

929838-01-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
