首页  >  产品百科  >  951232-7622-AR

951232-7622-AR

厂牌: 3M
产品描述: Header,Push-Pull 2mm 2 32pin 1A 金 黑色 通孔安装 32mm(长度)*9.55mm(高度)
供应商型号: Q-951232-7622-AR
供应商: 期货订购
标准整包数: 250

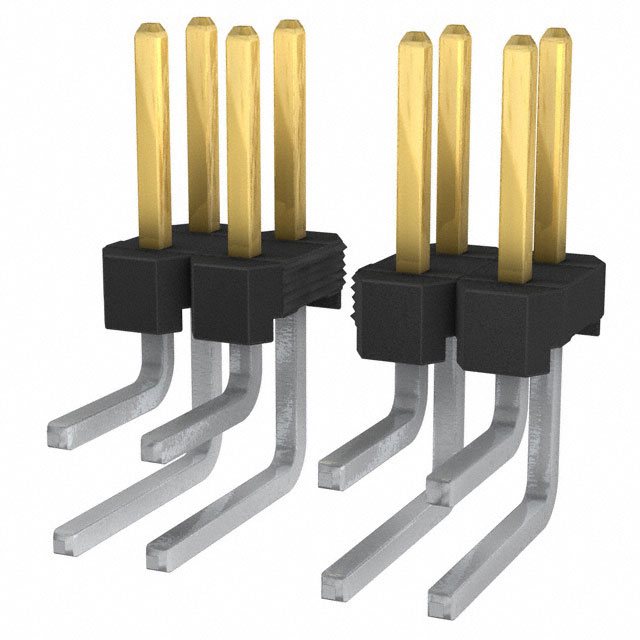

3M 矩形连接器 - 针座 - 公插针 951232-7622-AR

951232-7622-AR概述

    3M Four-Wall Header, 2500 Series

    产品简介


    3M公司的Four-Wall Header, 2500系列是一种低轮廓、表面贴装、直角和通孔设计的产品。这款连接器适用于多种电子应用,尤其是需要高效、可靠且空间受限的应用场景。该系列提供多种配置选择,包括直角版本、表面贴装版本以及各种针数选项,满足不同用户的需求。

    技术参数


    - 温度范围: -55°C 至 105°C
    - 工艺等级: 260°C,符合J-STD-020C标准,单次通过
    - 湿度敏感度等级: 1(符合J-STD-020C标准)
    - 电流容量:
    - 单接触点供电时为5.00A
    - 六个接触点供电时为3.00A
    - 所有接触点供电时为1.75A
    - 详细电流降额曲线参考相应3M产品规范
    - 绝缘电阻: ≥1 × 10^9 Ω @ 500VDC
    - 耐电压: 1,000VRMS @ 海平面
    - 接触材料: 铜合金,镀镍层厚100 μm,金层厚2.54 μm(直角版)或60:40锡铅合金层厚200 μm(直角版)
    - 焊接尾材: 直角版焊料长度2.54 mm,表面贴装版焊料长度6.2 mm

    产品特点和优势


    - 低轮廓设计: 空间节省,适用于紧凑型电路板设计
    - 中心槽位极化: 防止误插入并减少插入时间
    - 双槽位极化: 更广泛的兼容性,与竞争对手的设计更匹配
    - 可选固定卡扣: 增强振动环境下的连接可靠性
    - 高温绝缘材料: 适合无铅焊接操作
    - 直角通孔版本: 适合采用“焊膏入孔”技术进行回流焊
    - 暴露的焊料尾部(直角版): 便于清洁,降低维修成本
    - 直角表面贴装版:额外的灵活性,适用于不同的组装需求

    应用案例和使用建议


    - 应用案例: 用于嵌入式系统、工业自动化、通信设备及消费电子等
    - 使用建议:
    - 在选择合适的版本时,考虑所装配电路板的厚度,以确保正确的配合度
    - 使用推荐的孔图案,以增强机械稳定性
    - 使用双槽位极化,以增加与多种设备的兼容性

    兼容性和支持


    - 兼容性: 本产品与3M公司其他相关产品线具有良好的兼容性,如插槽极化键N3518
    - 技术支持: 用户可通过电话800-225-5373获取技术咨询、销售服务或订单信息。更多合规信息可访问www.3Mconnectors.com网站上的“ROHS合规”部分查看

    常见问题与解决方案


    1. 问题: 插入力过高
    - 解决方案: 检查孔图案是否正确,并确认是否已经涂上适当的润滑剂。
    2. 问题: 接触不良
    - 解决方案: 检查焊料尾部是否已正确安装,并重新焊接以确保良好的电气连接。
    3. 问题: 固定卡扣无法锁定
    - 解决方案: 确保固定卡扣正确安装,并检查是否有任何异物阻碍其正常运作。

    总结和推荐


    3M的Four-Wall Header, 2500系列以其独特的设计和优越的性能在市场上脱颖而出。它提供了低轮廓设计、高可靠性的连接和广泛的兼容性,使其成为电子工程师和制造商的理想选择。推荐用户根据具体应用场景和需求选择合适的版本和配置。

951232-7622-AR参数

参数
防护等级 -
针脚数 32pin
颜色 黑色
额定电流 1A
触头镀层厚度 - 配接 -
排数 2
类型 Header,Push-Pull
间距-配接 2mm
触头镀层 - 配接
长*宽*高 32mm(长度)*9.55mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

951232-7622-AR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

951232-7622-AR数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 951232-7622-AR 951232-7622-AR数据手册

951232-7622-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 2.2021 ¥ 18.2775
库存: 8000000
起订量: 8000 增量: 250
交货地:
最小起订量为:8000
合计: ¥ 146220
