929710-01-29

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 58pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-01-29
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929710-01-29

929710-01-29概述

    3M™ Pin Strip Header 单排及双排连接器产品技术手册

    产品简介

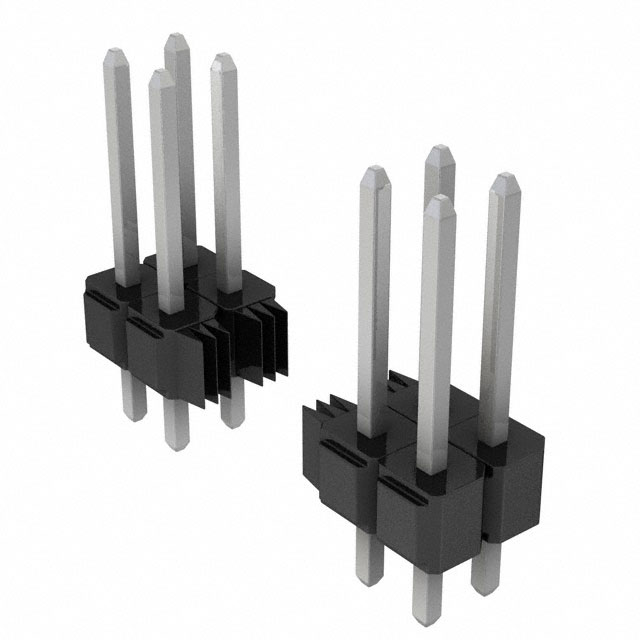

    3M™ Pin Strip Header 是一款专为电路板设计的单排和双排连接器。这些连接器采用 0.100 英寸(2.54 毫米)或 0.235 英寸/0.318 英寸(5.97 毫米/8.08 毫米)的插配长度,并提供直角和直列式焊盘尾选项。该系列产品适用于多种电子设备和系统,广泛应用于工业自动化、医疗设备、通信基础设施等领域。

    技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高耐热塑料(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀选项: 金、磨砂锡、锡铅
    - 电流额定值: 2.5 A
    - 绝缘电阻: ≥ 5 × 10^9 Ω @ 500 VDC
    - 耐压能力: 1500 VRMS(海平面)
    - 温度范围: -40°C 至 +105°C
    - 工艺温度: 260°C(符合 J-STD-020C 标准,仅适用于 PCT 部件)
    - 湿度敏感度等级: 1 级(符合 J-STD-020C 标准,仅适用于 PCT 部件)

    产品特点和优势


    - 可堆叠性: 支持多层堆叠,适合复杂系统布线。
    - 多电镀选项: 提供金、磨砂锡、锡铅等多种电镀选项,以适应不同的应用场景。
    - 高温塑料绝缘体: 适用于波峰焊接或红外焊接,增强产品可靠性。
    - 焊垫间距: 设计合理,确保良好的焊接质量和机械稳定性。
    - 板载引脚保持功能: 可选,提高组装后的机械稳定性。

    应用案例和使用建议


    - 工业自动化: 在复杂的控制系统中,单排和双排连接器提供了可靠的信号传输路径。
    - 医疗设备: 在需要高度可靠性的医疗设备中,通过使用金电镀的连接器,可以保证长期稳定的信号传输。
    - 通信基础设施: 多层堆叠的设计非常适合高密度电路板的应用,如路由器和交换机。
    - 建议使用场景: 在高温环境下使用时,选择高耐热塑料(PCT)材质;在常规环境使用时,可以选择玻璃填充聚酯(PBT)。

    兼容性和支持


    - 兼容性: 这些连接器设计符合标准尺寸,可以轻松与其他电子元器件或设备兼容。
    - 支持和维护: 用户可以通过访问官网或拨打客服热线获取技术支持和订购信息。此外,产品提供 90 天的保修期。

    常见问题与解决方案


    - 问题: 连接器焊点质量不佳。
    - 解决方案: 确保焊接前清洁引脚,选择合适的焊接温度和时间。
    - 问题: 引脚断裂。
    - 解决方案: 严格按照手册中推荐的孔型进行打孔,避免过度弯曲引脚。
    - 问题: 连接器不易于拆卸。
    - 解决方案: 使用专用工具轻轻施力拆卸,避免损坏连接器。

    总结和推荐


    3M™ Pin Strip Header 单排及双排连接器凭借其出色的性能和多样化的设计,在多个行业领域有着广泛的应用。特别是其在高温环境下的稳定性和可堆叠性,使其成为复杂系统的理想选择。综合考虑其性能、价格和可靠性,强烈推荐使用这款产品。

929710-01-29参数

参数
排数 2
间距-配接 2.54mm
额定电流 2.5A
类型 Header,Push-Pull
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
防护等级 -
颜色 黑色
针脚数 58pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-01-29厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-01-29数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-01-29 929710-01-29数据手册

929710-01-29封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 2.352 ¥ 19.5922
30+ $ 2.184 ¥ 18.1927
60+ $ 2.0496 ¥ 17.0732
库存: 1261
起订量: 26 增量: 1
交货地:
最小起订量为:6
合计: ¥ 117.55
