929834-07-36

厂牌: 3M
产品描述: 36pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装 91.4mm(长度)*2.92mm(高度)
供应商型号: Q-929834-07-36
供应商: 期货订购
标准整包数: 300

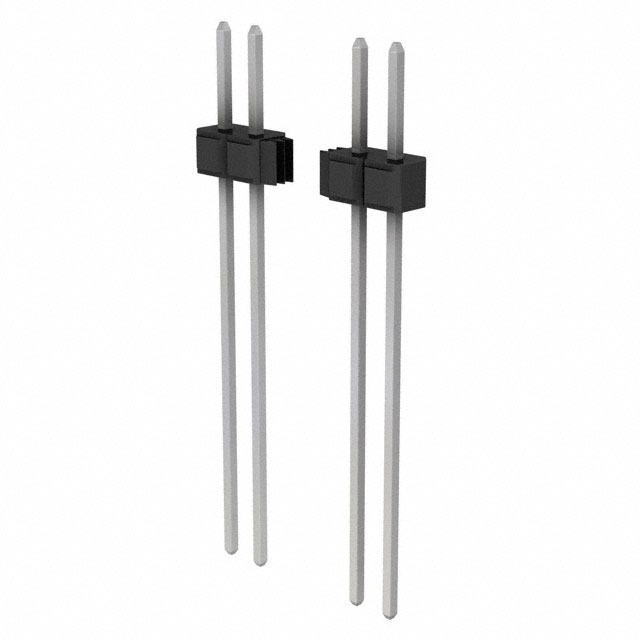

3M 矩形连接器 - 针座 - 公插针 929834-07-36

929834-07-36概述

    3M™ Pin Strip Header 单排和双排系列技术手册

    产品简介


    3M™ Pin Strip Header 系列是专为高性能连接而设计的电子元器件,适用于单排和双排结构。该系列产品包括直角和直立两种类型的焊接尾部(Solder Tails),型号为929系列。这种连接器广泛应用于各种工业自动化、通信设备、计算机和消费电子产品中,提供了可靠的信号传输和电源分配解决方案。

    技术参数


    - 材料
    - 绝缘体:玻璃纤维增强聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触点
    - 材料:铜合金
    - 沉积层:
    - 基底层:50微英寸(1.27微米)镍
    - 电镀选项:金、光亮锡、铅锡合金
    - 电气参数
    - 电流承载能力:2.5安培
    - 绝缘电阻:> 5 x 10^9 欧姆 @ 500伏直流
    - 耐压:1500伏交流峰值 @ 海平面
    - 环境参数
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:260°C(符合J-STD-020C标准)
    - 潮湿敏感等级:一级(符合J-STD-020C标准)

    产品特点和优势


    1. 堆叠功能:可堆叠设计提高了空间利用率,适用于多层板布局。
    2. 镀层选项:提供金、磨砂锡和铅锡合金三种镀层选择,满足不同应用场景需求。
    3. 高耐温塑料:适合波峰焊或红外线焊接工艺,确保焊接过程中的温度稳定性。
    4. 焊接支架:焊接支架有助于波峰焊接过程,确保焊接质量。
    5. 板上引脚固定选项:可根据需要选择是否增加板上引脚固定功能。

    应用案例和使用建议


    1. 应用案例
    - 在工业自动化控制系统中作为信号接口连接。
    - 用于计算机主板上的扩展插槽,实现额外功能模块的接入。
    2. 使用建议
    - 对于需要高可靠性连接的应用,建议选择金镀层版本。
    - 使用波峰焊时,可以利用焊接支架提高焊接质量。
    - 对于多层电路板设计,考虑使用堆叠功能以节省空间。

    兼容性和支持


    - 兼容性:本系列产品与多种电路板设计兼容,支持不同类型的插头和插座组合。
    - 支持:3M公司提供详细的技术文档和客户服务支持,客户可联系销售和技术团队获取帮助。

    常见问题与解决方案


    1. 问题:如何确定正确的引脚长度?
    - 解答:根据具体应用需求选择合适的引脚长度,详见订购信息中的表格。
    2. 问题:如何确保焊接质量?
    - 解答:使用焊接支架,确保焊接过程中焊点位置正确且稳定。

    总结和推荐


    3M™ Pin Strip Header 929系列凭借其可靠的电气性能、广泛的适用温度范围以及多样的镀层选项,成为众多应用场景的理想选择。对于寻求高质量连接解决方案的用户来说,推荐使用此系列产品。

929834-07-36参数

参数
针脚数 36pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
额定电流 2.5A
触头镀层 - 配接 锡铅
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
防护等级 -
长*宽*高 91.4mm(长度)*2.92mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929834-07-36厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-07-36数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-07-36 929834-07-36数据手册

929834-07-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 2.8891 ¥ 23.9794
库存: 300000
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 7193.82
