951212-8622-AR

厂牌: 3M
产品描述: Header,Push-Pull 2mm 2 12pin 1A 金 黑色 通孔安装 12mm(长度)*4mm(高度)
供应商型号: 3M9188-12-ND
供应商: Digi-Key
标准整包数: 1

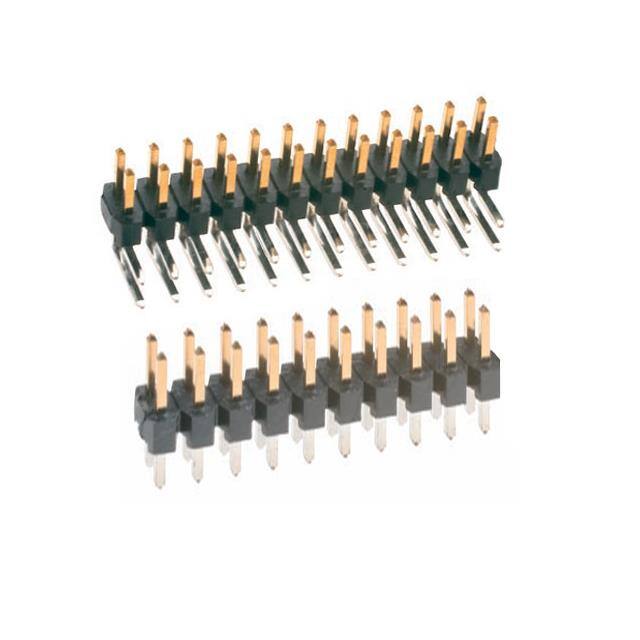

3M 矩形连接器 - 针座 - 公插针 951212-8622-AR

951212-8622-AR概述

    3M™ Pin Strip Header 951 系列技术手册

    产品简介


    3M™ Pin Strip Header 951 系列是一种高温度介电材料制成的直角和垂直插针条连接器。这种连接器适用于多种电子产品领域,包括通信设备、工业控制设备、医疗仪器和消费电子产品。951 系列连接器的主要功能是提供可靠的电气连接,同时最大限度地利用 PCB(印刷电路板)空间。

    技术参数


    - 绝缘材料:高温热塑塑料
    - 耐电压:8/9 kV @ 90 °C
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:底镀层为 1.25±2.5 μm 的镍,然后是闪金区,焊接区为 1±3 μm 的哑光锡
    - 电流承载能力:1 A
    - 绝缘电阻:≥ 5 x 10^7 Ω @ 100 V DC
    - 耐压能力:1000 V DC
    - 过渡电阻:≤ 20 mΩ
    - 工作温度范围:-55 °C 至 +105 °C
    - 加工温度:最高 260 °C (根据 -J-STD-020C)
    - 湿度敏感等级:1(根据 -J-STD-020C)

    产品特点和优势


    - 高温度介电材料:适合在高温环境下工作,保证长时间稳定性。
    - 焊接兼容性:适用于烙铁焊接和回流焊接。
    - 最大化 PCB 利用率:节省空间设计。
    - 可堆叠特性:便于连接多层 PCB。
    - 与板载和线载产品兼容:兼容多种安装方式。
    - 符合 RoHS 规范:环保无铅。

    应用案例和使用建议


    - 应用场景:此连接器广泛应用于各类 PCB 板,如通信设备的背板、工业控制系统、医疗仪器和家用电器。
    - 使用建议:在安装过程中,请确保 PCB 表面平整,避免焊点不均导致的虚焊现象。使用时需注意保持工作环境的清洁,防止灰尘和异物进入影响连接可靠性。

    兼容性和支持


    - 兼容性:951 系列连接器与板载和线载产品兼容,可以方便地与其他 3M 连接器产品配套使用。
    - 支持和维护:如有技术支持需求,可以联系当地 3M 服务中心获取帮助。

    常见问题与解决方案


    1. 问题:焊接时出现虚焊现象。
    - 解决方案:检查 PCB 表面是否平整,确保焊料均匀涂抹,使用适当的焊接工具和方法进行焊接。
    2. 问题:连接器接触不良。
    - 解决方案:确保焊接区域干净,无氧化层和其他污染物,检查连接器是否正确插入并锁紧。

    总结和推荐


    3M™ Pin Strip Header 951 系列连接器凭借其出色的电气性能和耐用性,在各种应用环境中表现出色。其高温度介电材料、优秀的焊接兼容性以及 RoHS 符合性使其成为市场上极具竞争力的产品。我们强烈推荐在需要高可靠性电气连接的项目中使用该产品。

951212-8622-AR参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
针脚数 12pin
间距-配接 2mm
触头镀层厚度 - 配接 -
颜色 黑色
防护等级 -
额定电流 1A
排数 2
长*宽*高 12mm(长度)*4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

951212-8622-AR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

951212-8622-AR数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 951212-8622-AR 951212-8622-AR数据手册

951212-8622-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
