929550-01-06-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 6pin 2.5A 250nm 金 黑色 通孔安装 15mm*2.44mm*9.93mm
供应商型号: 517-929550-01-06-I
供应商: Mouser
标准整包数: 1

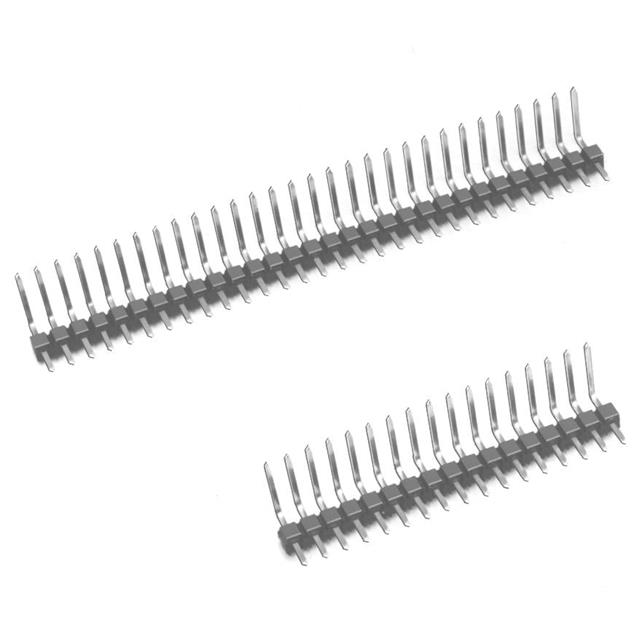

3M 矩形连接器 - 针座 - 公插针 929550-01-06-I

929550-01-06-I概述

    3M™ Pin Strip Header 技术手册

    产品简介

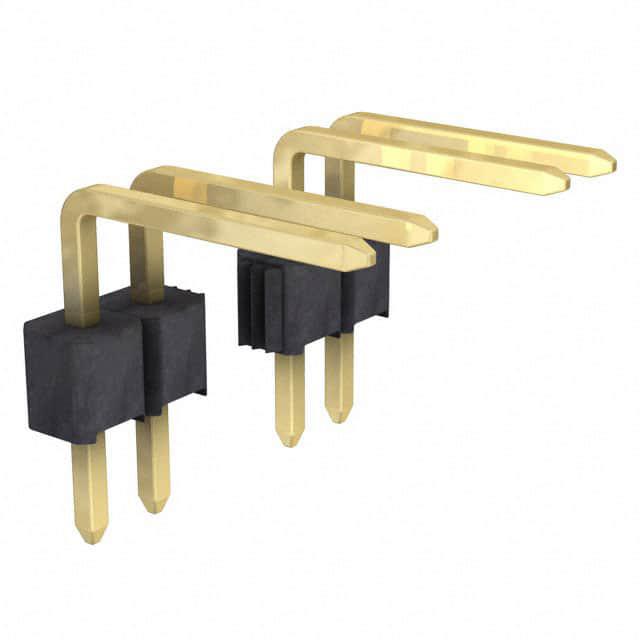

    3M™ Pin Strip Header(929系列)是一款适用于多种应用场合的电子元器件。它具有直插式和直角两种类型,可以实现堆叠连接,提供锡铅合金或金镀层选项。这种元器件广泛应用于工业自动化、通讯设备、汽车电子等领域,是实现电路板间高效可靠连接的理想选择。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温PCT
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:底层镍50 μ” [1.27 μm]
    - 电气性能
    - 电流承载能力:2.5 A
    - 绝缘电阻:大于5 × 10^9 Ω (500 VDC)
    - 耐压值:1500 VRMS (海平面条件下)
    - 环境性能
    - 温度范围:-40°C 到 +105°C
    - 工艺等级:260°C(仅PCT绝缘件)
    - 潮湿敏感度等级:1(仅PCT绝缘件)
    - UL文件号:E680803

    产品特点和优势


    - 可堆叠性:支持堆叠连接,提高电路板的集成度。
    - 镀层选择:提供锡铅合金或金镀层,满足不同应用需求。
    - 助焊脚设计:有助于生产过程中的波峰焊接。
    - 板上固定特性:提供板上固定功能,增强连接可靠性。
    - 化学合规性:详见监管信息附录(RIA)。

    应用案例和使用建议


    - 工业自动化:在复杂自动化系统中,通过堆叠连接多个电路板,提高系统的灵活性和稳定性。
    - 通讯设备:适合高密度连接需求的通讯设备,确保信号传输稳定。
    - 汽车电子:符合严苛环境条件下的应用需求,如宽温度范围和湿度敏感度等级。
    使用建议:根据手册中的推荐孔型,正确安装并确保连接稳固。对于高电流应用,需注意散热措施以避免过热风险。

    兼容性和支持


    - 兼容性:与标准的SMT设备兼容,易于安装和更换。
    - 支持:3M提供技术支持和售后服务,包括在线技术支持和电话咨询服务(800-225-5373)。

    常见问题与解决方案


    1. 接触不良:检查接触点是否有氧化或腐蚀现象,清洁后重新焊接。
    2. 过热:增加散热措施,如使用散热片或优化通风设计。
    3. 连接松动:检查固定功能是否正常,如有需要可考虑添加板上固定功能。

    总结和推荐


    3M™ Pin Strip Header(929系列)凭借其出色的机械和电气性能,在工业自动化、通讯设备及汽车电子领域表现出色。特别是在需要高密度连接的应用中,其堆叠连接和可选镀层的优势使其成为首选。推荐用户在进行设计时充分考虑其独特的功能和性能,以确保最佳的使用效果。
    总之,3M™ Pin Strip Header 是一款值得信赖的电子元器件产品,以其可靠的连接能力和广泛的适用范围,为各类电子设备的设计提供了有力的支持。

929550-01-06-I参数

参数
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 250nm
排数 1
针脚数 6pin
触头镀层 - 配接
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
颜色 黑色
长*宽*高 15mm*2.44mm*9.93mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929550-01-06-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929550-01-06-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929550-01-06-I 929550-01-06-I数据手册

929550-01-06-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.61 ¥ 14.965
12+ $ 1.196 ¥ 11.1168
102+ $ 1.0368 ¥ 9.6371
252+ $ 0.9418 ¥ 8.7537
504+ $ 0.8424 ¥ 7.8301
1002+ $ 0.8294 ¥ 7.7097
2502+ $ 0.8054 ¥ 7.4857
5004+ $ 0.671 ¥ 6.2365
库存: 1197
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.96
