929710-01-33

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 66pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-01-33
供应商: 国内现货
标准整包数: 1

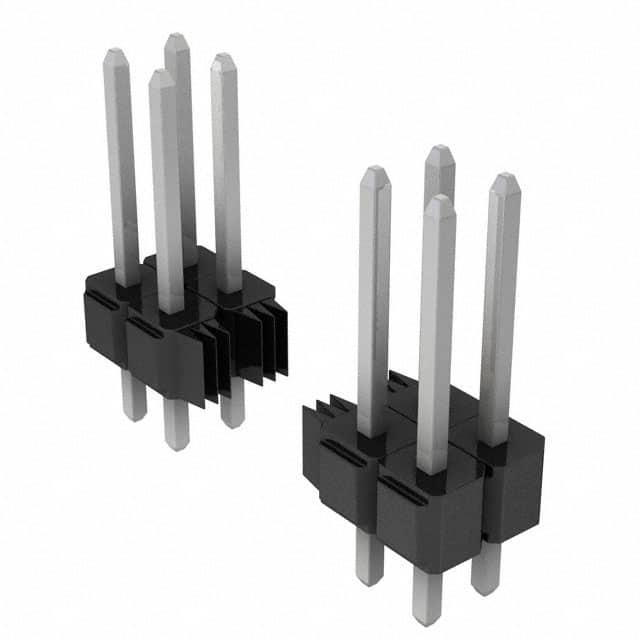

3M 矩形连接器 - 针座 - 公插针 929710-01-33

929710-01-33概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册解析

    产品简介


    3M™ Pin Strip Header 单排及双排针座系列是一种用于电子互连系统的引脚连接组件。这些产品适用于各种应用场合,如工业控制、电信、医疗设备以及消费电子等领域。单排及双排设计使其在复杂电路布局中灵活多变,能够满足不同类型的连接需求。

    技术参数


    - 物理参数
    - 材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 底镀层:50μ英寸(1.27μm)镍
    - 电气参数
    - 电流承载能力:2.5A
    - 绝缘电阻:5×10^9Ω @ 500VDC
    - 耐压:1500VRMS 海平面
    - 环境参数
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:仅 PCT 版本符合 260°C (J-STD-020C)
    - 潮湿敏感度等级:一级 (J-STD-020C) 仅限 PCT 版本
    - UL 文件编号:E680803

    产品特点和优势


    - 多种镀层选项:金、哑光锡、锡铅合金,可根据具体应用选择。
    - 高温度塑料:适合波峰焊接或红外焊接。
    - 防焊间距:适用于波峰焊接。
    - 板端插针固定功能:提供额外稳定性。
    - 符合RoHS要求:确保产品环保安全。

    应用案例和使用建议


    这些产品广泛应用于工业控制、电信设备及医疗设备中。例如,在工业自动化控制系统中,它们可用于信号传输和电源管理。使用建议如下:
    - 在设计时注意焊接工艺的温度和时间控制,避免过热导致的损坏。
    - 选择合适的镀层以确保长期稳定性和可靠性。
    - 在需要高度可靠性的应用场景中,推荐使用带有板端插针固定功能的产品。

    兼容性和支持


    该产品支持多种尾部长度和直角及平直设计,适用于各种PCB布局。3M公司提供详尽的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    - Q: 如何正确选择合适的尾部长度?
    - A: 参考订购信息表并根据实际应用需求进行选择。例如,若需要较长的引脚长度以适应较高的板厚,则应选择更长的尾部长度。

    - Q: 如何确定适合的镀层类型?
    - A: 根据应用环境选择。对于需要高可靠性的应用场景,建议选择金或哑光锡镀层;而对于成本敏感的应用,则可选择锡铅合金镀层。

    总结和推荐


    3M™ Pin Strip Header 929 系列以其出色的电气性能、宽广的工作温度范围和多种镀层选项,在众多行业中表现出色。这些产品不仅满足基本的连接需求,还通过提供附加功能如板端插针固定,进一步提升了整体性能和可靠性。强烈推荐在需要高度可靠和多功能连接解决方案的项目中使用。
    关于3M公司
    3M公司是一家全球领先的创新企业,其电子解决方案部门致力于为各行各业提供先进的互连解决方案。欲了解更多产品信息和技术支持,请访问官方网站或联系技术支持热线:800-225-5373。

929710-01-33参数

参数
间距-配接 2.54mm
触头镀层 - 配接 锡铅
额定电流 2.5A
排数 2
防护等级 -
针脚数 66pin
类型 Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-01-33厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-01-33数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-01-33 929710-01-33数据手册

929710-01-33封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 2.352 ¥ 19.5922
30+ $ 2.184 ¥ 18.1927
60+ $ 2.0496 ¥ 17.0732
库存: 1261
起订量: 26 增量: 1
交货地:
最小起订量为:6
合计: ¥ 117.55
