929665-04-13-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 26pin 2.5A 250nm 金 黑色 通孔安装 33mm*5.46mm*2.54mm
供应商型号: 929665-04-13-I
供应商: 国内现货
标准整包数: 1

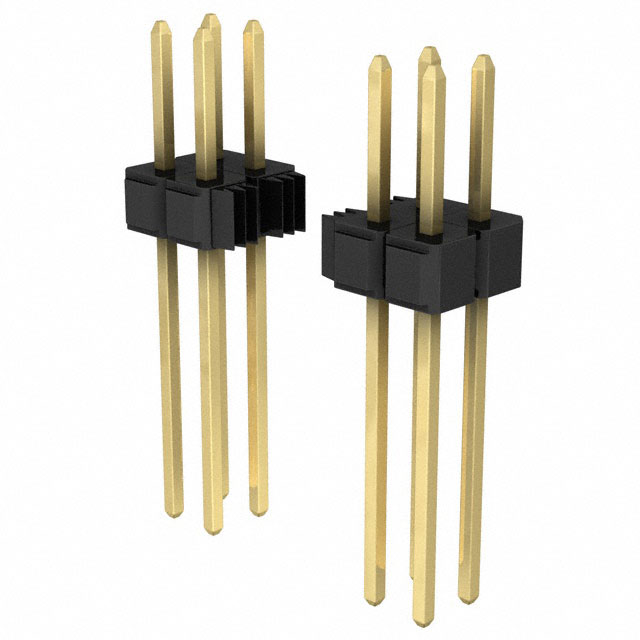

3M 矩形连接器 - 针座 - 公插针 929665-04-13-I

929665-04-13-I概述


    产品简介


    3M™ Pin Strip Header单双排系列是电子连接领域的高品质产品,适用于多种工业和消费电子产品。该系列产品具备直角和水平插头设计,采用焊接尾部,能够灵活应对不同类型的电路板需求。其主要应用领域包括但不限于通讯设备、计算机硬件、汽车电子系统等。

    技术参数


    - 物理特性:
    - 材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触特性:
    - 材料:铜合金
    - 表面处理:50 µ” [1.27 µm]镍镀层下电镀层(金、光亮锡、铅锡合金选项)
    - 电气特性:
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω at 500 VDC
    - 绝缘耐压:海平面1500 VRMS
    - 环境条件:
    - 温度范围:-40°C 至 +105°C
    - 工艺耐温:260°C(仅限PCT部件)
    - 潮湿敏感等级:1级(J-STD-020C标准)

    产品特点和优势


    1. 可堆叠设计:提供更高的密度和紧凑性。
    2. 表面处理多样性:可选择金、哑光锡、铅锡合金三种不同的表面处理方式,以适应不同的应用需求。
    3. 高温塑料绝缘材料:适合波峰焊和红外线焊接工艺,提升耐用性和可靠性。
    4. 焊料间隔设计:有助于波峰焊过程中的焊接稳定性。
    5. 插针保持特性:增强插针在电路板上的牢固性。

    应用案例和使用建议


    根据手册中描述的应用案例,该产品可以广泛应用于各种需要高可靠性的电路板连接场景,例如在电信设备、计算机主板和汽车电子模块中。建议使用时根据具体的应用环境选择合适的表面处理方式(如高温塑料绝缘材料以满足焊接要求)。此外,确保遵循手册中提供的安装指南,特别是有关孔距和长度的规范,以保证最佳的连接效果。

    兼容性和支持


    3M提供了详细的订购信息及支持文档,用户可以通过电话800-225-5373获取技术支持。此外,产品还符合多个国际和地区标准,如欧盟RoHS和中国RoHS,确保其在环境保护方面的合规性。

    常见问题与解决方案


    1. 问题: 在焊接过程中出现虚焊现象。
    - 解决方案: 确保焊料间距设计正确,使用适当的焊接温度和时间。
    2. 问题: 插针在电路板上松动。
    - 解决方案: 使用具有插针保持特性的型号,并确保正确安装。
    3. 问题: 无法确定合适的表面处理类型。
    - 解决方案: 根据手册中的指导,选择适合特定应用环境的表面处理方式。

    总结和推荐


    3M™ Pin Strip Header单双排系列凭借其优秀的电气性能、良好的环境适应性及广泛的适用性,成为市场上一款非常有竞争力的产品。无论是对现有设备进行升级还是在新项目中寻找可靠的连接解决方案,它都是一个值得考虑的选择。综上所述,强烈推荐此款产品给那些追求高效、可靠连接解决方案的专业用户。

929665-04-13-I参数

参数
触头镀层 - 配接
额定电流 2.5A
针脚数 26pin
间距-配接 2.54mm
排数 2
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
防护等级 -
颜色 黑色
长*宽*高 33mm*5.46mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-04-13-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-04-13-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-04-13-I 929665-04-13-I数据手册

929665-04-13-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
