929647-01-03-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 2.5A 250nm 金 黑色 通孔安装 7.6mm(长度)*2.92mm(高度)
供应商型号: 3M156268-03-ND
供应商: Digi-Key
标准整包数: 1

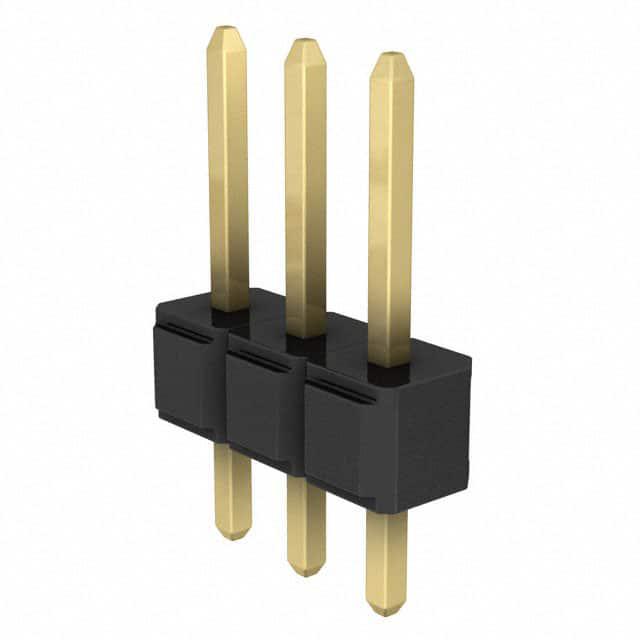

3M 矩形连接器 - 针座 - 公插针 929647-01-03-EU

929647-01-03-EU概述

    3M™ Pin Strip Header Single and Dual Row 技术手册概述

    1. 产品简介


    3M™ Pin Strip Header 是一款高可靠性电子连接器,适用于多种电子设备和系统的互连需求。该系列产品具有单排和双排两种类型,可提供直角和直立安装方式,并且配有焊锡尾端,方便焊接操作。这款连接器具备多种插针长度和间距选项,满足不同应用的需求。主要应用于通信设备、计算机外围设备、工业控制设备等领域。

    2. 技术参数


    - 物理参数:
    - 绝缘材料:玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 拉拔力:无标注
    - 电气参数:
    - 电流容量:2.5A
    - 绝缘电阻:>5 × 10^9 Ω @ 500VDC
    - 耐压:1500VRMS @ 海平面
    - 环境参数:
    - 温度范围:-40°C 到 +105°C
    - 加工等级:260°C(仅限PCT零件)
    - 潮湿敏感度等级:一级
    - UL 文件编号:E680803

    3. 产品特点和优势


    - 堆叠能力:支持堆叠使用,提高布线密度。
    - 镀层选项:提供金、哑光锡、锡铅合金等多种镀层选择,以适应不同的应用需求。
    - 高耐温塑料:采用高耐温塑料,适用于波峰焊和红外焊接工艺。
    - 焊盘隔离设计:具有焊盘隔离设计,有助于减少焊接过程中的短路风险。
    - 板载插针固定功能:可选的板载插针固定功能增强机械稳定性。

    4. 应用案例和使用建议


    - 应用案例:3M™ Pin Strip Header 广泛用于电信设备中的信号传输和电源分配系统,如路由器、交换机和服务器等。它也常用于工业控制系统中的传感器接口和数据传输链路。
    - 使用建议:在焊接过程中,确保焊锡均匀分布,避免过度加热导致的损坏。对于长时间暴露在高湿度环境下的应用,推荐使用镀金接触件以提高抗腐蚀性。

    5. 兼容性和支持


    - 兼容性:该系列连接器可与各种标准电子组件配合使用,具体配置请参阅订购指南。
    - 技术支持:3M公司提供了详尽的技术支持和售后服务,包括在线技术支持和电话咨询。

    6. 常见问题与解决方案


    - Q: 如何正确选择合适的尾端长度?
    - A: 根据具体应用要求和设计规范,从产品规格表中选择适合的尾端长度。

    - Q: 在焊接过程中如何避免短路?
    - A: 使用带有隔离焊盘的设计,并确保焊接温度适中,避免过高温度导致短路。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 系列连接器凭借其高可靠性、多镀层选择和广泛的应用范围,在各类电子设备中表现出色。对于需要高密度布线和稳定电气连接的应用场合,强烈推荐选用3M™ Pin Strip Header 系列产品。

929647-01-03-EU参数

参数
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
颜色 黑色
排数 1
触头镀层 - 配接
防护等级 -
针脚数 3pin
长*宽*高 7.6mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-01-03-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-01-03-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-01-03-EU 929647-01-03-EU数据手册

929647-01-03-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.173 ¥ 9.9119
10+ $ 0.9288 ¥ 7.8484
100+ $ 0.8031 ¥ 6.7208
500+ $ 0.6571 ¥ 5.4987
1000+ $ 0.584 ¥ 4.8877
5000+ $ 0.511 ¥ 4.2767
10000+ $ 0.4855 ¥ 4.0629
库存: 508
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.91
