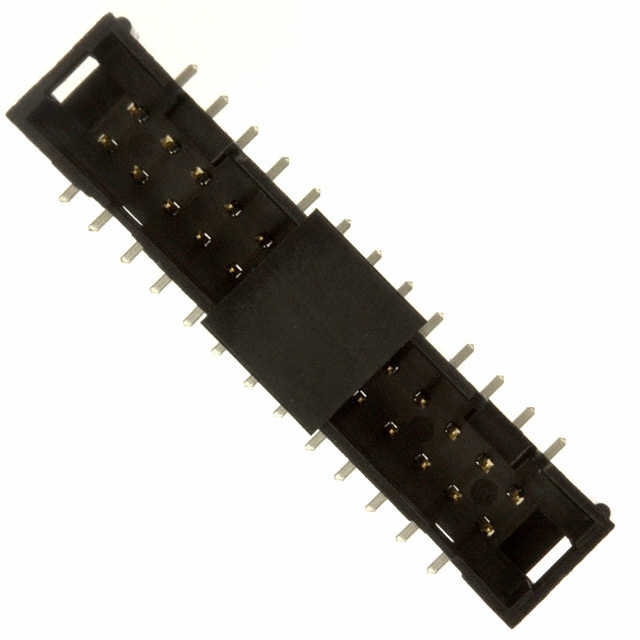

N2526-6V0C-RB-WE

厂牌: 3M
产品描述: 26pin 2.54mm 2 2.54mm Header,Push-Pull 1.75A 760nm 金 黑色 贴片安装 40.34mm(长度)*11.18mm(高度)
供应商型号: UA-N2526-6V0C-RB-WE
供应商: 海外现货
标准整包数: 600
3M 矩形连接器 - 针座 - 公插针 N2526-6V0C-RB-WE

N2526-6V0C-RB-WE概述


    产品简介


    3M 2500系列四壁接头(Four-Wall Header)是一款低轮廓表面贴装型接头,提供直角和垂直安装选项。这款接头主要应用于需要高可靠性和紧凑设计的应用场合,如通信设备、工业控制、汽车电子及消费电子产品。其独特的设计理念使其成为市场上极具竞争力的产品。

    技术参数


    - 物理规格:
    - 尺寸:0.100英寸 x 0.100英寸
    - 材料:绝缘材料为玻璃填充聚酯(PCT),接触材料为铜合金,表面镀层可选镀金或镀锡。
    - 插针间距:0.100英寸
    - 温度范围:-55°C至105°C
    - 加工等级:260°C,符合J-STD-020C单次过炉标准
    - 防潮等级:1级(符合J-STD-020C)
    - 装配孔直径:0.100英寸 ± 0.003英寸
    - 标记:3M商标、型号编号和导向三角形
    - 电气规格:
    - 额定电流:1个接触点供电时为5.00A;6个接触点供电时为3.00A;所有接触点供电时为1.75A。
    - 绝缘电阻:>1 × 10^9 Ω @ 500VDC
    - 耐压能力:1,000VRMS 海平面条件下

    产品特点和优势


    1. 低轮廓设计:适用于空间受限的应用。
    2. 中心槽位极化:防止误插入并减少插入时间。
    3. 双槽极化设计:提高了与竞争产品的兼容性(6、8、10位置除外)。
    4. 可选锁定卡扣:增强在振动环境下连接的可靠性。
    5. 高温度耐热性:适合无铅焊接操作。
    6. 直插和垂直安装版本:适用于不同类型的电路板。
    7. 暴露的焊尾:便于清洁,降低维修成本。

    应用案例和使用建议


    应用案例:
    - 通信设备中的高速信号传输。
    - 工业控制系统的信号接口。
    - 汽车电子系统中的连接模块。
    使用建议:
    - 在进行回流焊操作时,建议使用焊膏注入通孔技术(Paste-in-hole technique),以确保良好的焊接效果。
    - 选择合适的插针数量和安装方式,以满足具体应用需求。
    - 安装前检查焊孔尺寸,确保准确匹配插针间距。

    兼容性和支持


    - 兼容性:该接头的双槽极化设计能够与多种竞争性极化设计方案兼容,提升了在不同设备间的通用性。
    - 技术支持:如有需要,用户可以通过拨打800-225-5373获取技术、销售或订购支持。

    常见问题与解决方案


    1. 如何正确识别型号?
    - 参考表1中的型号和规格信息。通常型号编号会包含特定信息,例如插针数量和焊尾类型。
    2. 在进行回流焊时,接头出现虚焊怎么办?
    - 确保焊膏量足够,且插针已正确插入焊孔。如有必要,可以咨询技术人员获取帮助。
    3. 接头插针损坏怎么办?
    - 如需移除或更换插针,可以联系制造商获得详细指导。

    总结和推荐


    综上所述,3M 2500系列四壁接头凭借其独特的设计、优异的电气性能和广泛的适用范围,在多个领域中表现出色。该产品特别适合需要高度可靠性和紧凑设计的应用场合。强烈推荐给需要高性能接头解决方案的设计工程师和制造商。

N2526-6V0C-RB-WE参数

参数
针脚数 26pin
间距-配接 2.54mm
排数 2
排距 2.54mm
防护等级 -
类型 Header,Push-Pull
额定电流 1.75A
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 760nm
长*宽*高 40.34mm(长度)*11.18mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
