929834-04-36-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 5.08μm 锡 黑色 通孔安装 91.4mm*2.92mm*2.92mm
供应商型号: 3M156868-36-ND
供应商: Digi-Key
标准整包数: 1

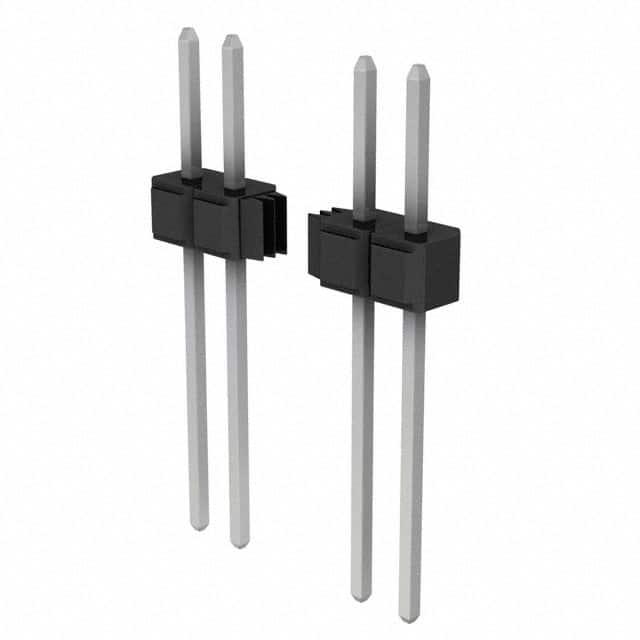

3M 矩形连接器 - 针座 - 公插针 929834-04-36-RK

929834-04-36-RK概述

    3M™ Pin Strip Header Single and Dual Row — 929 Series 技术手册概述

    1. 产品简介


    3M™ Pin Strip Header 单行和双行系列(型号929)是一种用于电子连接器的组件。它们主要用于电路板之间的连接,适用于需要高密度连接的应用场景。这些组件能够支持直角和直插式安装,并且提供了焊接尾部,使其易于与PCB进行焊接连接。3M™ Pin Strip Headers 可用于多种行业,如消费电子、汽车电子和通信设备等。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、磨光锡、锡铅
    - 电流额定值:2.5A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐压值:1500 VRMS(海平面)
    - 温度范围:-40°C 至 +105°C
    - 过程评级:260°C(仅PCT部件)

    3. 产品特点和优势


    - 堆叠能力:支持堆叠式连接
    - 多种镀层选项:提供金、磨光锡和锡铅镀层
    - 高温塑料:采用高温塑料(PCT),支持波峰焊或回流焊
    - 焊盘间距:提供焊盘间距设计,方便波峰焊工艺
    - 板端针保持功能:可选板端针保持功能
    - 兼容性:广泛应用于各种电子设备和系统

    4. 应用案例和使用建议


    - 消费电子:可以用于电视、手机等消费电子产品中,提高电路板间的连接可靠性
    - 汽车电子:可用于汽车控制模块中,满足汽车环境下的严格要求
    - 通信设备:可以应用于通信基站、路由器等设备中,提高设备整体稳定性
    使用建议:
    - 在选择3M™ Pin Strip Header 时,根据实际应用场景选择合适的镀层和尺寸
    - 确保安装过程中严格按照推荐的孔位图案进行打孔
    - 在焊接过程中,要确保焊点质量,以提高连接的可靠性和使用寿命

    5. 兼容性和支持


    - 兼容性:3M™ Pin Strip Header 与其他标准PCB连接器兼容
    - 技术支持:3M公司提供详细的技术资料和技术支持,包括安装指南和使用手册

    6. 常见问题与解决方案


    - 问题一:连接不稳定
    - 解决方案:检查焊接质量,确保焊点无虚焊和短路现象
    - 问题二:耐压不足
    - 解决方案:确认所选产品符合所需的耐压等级,并遵循正确的安装步骤

    7. 总结和推荐


    3M™ Pin Strip Header 单行和双行系列(型号929)是一款高性能的电子连接器,适用于多种应用场景。它具备良好的电气特性和机械性能,能够提高电路板间连接的可靠性和稳定性。强烈推荐在需要高密度连接的应用场景中使用3M™ Pin Strip Header,以获得最佳的连接效果。

929834-04-36-RK参数

参数
颜色 黑色
排数 1
触头镀层厚度 - 配接 5.08μm
间距-配接 2.54mm
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
针脚数 36pin
防护等级 -
长*宽*高 91.4mm*2.92mm*2.92mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-04-36-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-04-36-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-04-36-RK 929834-04-36-RK数据手册

929834-04-36-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.51 ¥ 29.6595
10+ $ 2.8756 ¥ 24.0652
300+ $ 2.2614 ¥ 18.9255
600+ $ 2.1535 ¥ 18.0222
1200+ $ 2.0508 ¥ 17.1624
5100+ $ 1.8519 ¥ 15.4985
库存: 456
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.65
直接购买
加入购物车
