2310-6121-TG

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 10pin 3A 250nm 金 黑色 通孔安装 12.7mm(长度)*5.08mm(高度)
供应商型号: JY-2310-6121-TG
供应商: 云汉优选
标准整包数: 1

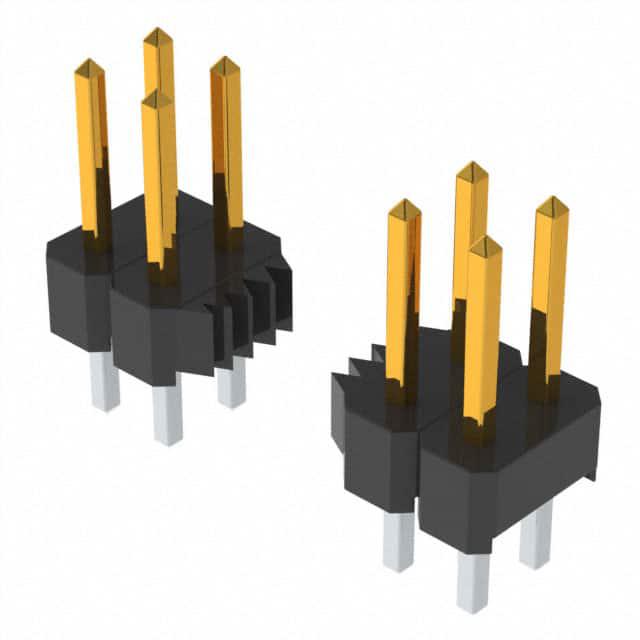

3M 矩形连接器 - 针座 - 公插针 2310-6121-TG

2310-6121-TG概述

    3M™ Pin Strip Header 技术手册概述

    1. 产品简介


    3M™ Pin Strip Header 是一种广泛应用于电子连接领域的金属接插件。它采用玻璃填充热塑塑料绝缘材料,并提供锡铅合金和金电镀选项。该产品包括直角和直插两种版本,适用于各种复杂的应用环境。主要特点包括高可靠性、易于安装和低成本,适用于工业控制、汽车电子、通信设备等多个领域。

    2. 技术参数


    - 物理特性:
    - 材料:玻璃填充热塑塑料
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触材料:铜合金
    - 插针长度:0.230 英寸 或 0.318 英寸(可选)
    - 插针直径:0.040 ± 0.003 英寸(1.02 ± 0.076 mm)
    - 插针间距:0.100 ± 0.003 英寸(2.54 ± 0.076 mm)

    - 电气特性:
    - 电流承载能力:3 安培
    - 绝缘电阻:大于 5 × 10^9 欧姆(在 500 VDC 下)
    - 承载电压:100 VRMS(海平面)

    - 环境特性:
    - 温度范围:-55°C 至 +105°C
    - UL 文件编号:E680803

    3. 产品特点和优势


    - 耐用性强:采用高强度材料制造,能够承受恶劣的工作环境。
    - 可靠性高:特殊设计的插针可以减少在插入过程中对插座的磨损,降低操作故障率和维修成本。
    - 易于安装:直角和直插版本可供选择,方便灵活安装于电路板上。
    - 符合环保要求:产品符合欧盟 RoHS 和中国 RoHS 的要求,确保无害化生产。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于汽车电子系统、工业控制系统、通信设备等。
    - 使用建议:
    - 在安装前,务必检查电路板孔径是否符合推荐尺寸。
    - 定期检查和清洁插针,以保持最佳接触性能。
    - 使用符合标准的焊接材料进行焊锡操作,确保焊接质量。

    5. 兼容性和支持


    - 兼容性:可与其他常见品牌和型号的电子元件兼容。
    - 支持和服务:提供详细的技术文档、安装指南和售后服务,确保用户获得全方位的支持。

    6. 常见问题与解决方案


    - 问题:插针插入不顺畅。
    - 解决办法:确保插针孔径符合推荐尺寸,使用润滑剂帮助插针顺畅插入。
    - 问题:电气连接不良。
    - 解决办法:检查焊接质量,必要时重新焊接,确保插针与电路板连接牢固。

    7. 总结和推荐


    3M™ Pin Strip Header 是一款性能卓越的电子连接组件,其出色的机械强度、可靠的电气特性和便捷的安装方式使其在市场上具有很强的竞争力。无论是用于工业控制还是汽车电子等领域,都能发挥出色的表现。强烈推荐该产品用于各类需要可靠电子连接的应用场合。

2310-6121-TG参数

参数
防护等级 -
类型 Header,Push-Pull
颜色 黑色
排数 2
额定电流 3A
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
针脚数 10pin
间距-配接 2.54mm
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

2310-6121-TG厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

2310-6121-TG数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 2310-6121-TG 2310-6121-TG数据手册

2310-6121-TG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.4818
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.48
