929665-09-08-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 16pin 2.5A 250nm 金 黑色 通孔安装 20.3mm*5.46mm*5.46mm
供应商型号: TS-929665-09-08-I
供应商: 海外现货
标准整包数: 4

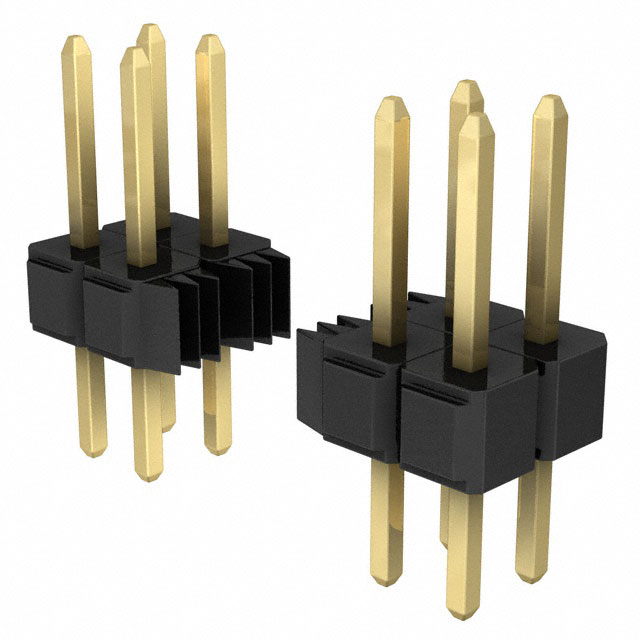

3M 矩形连接器 - 针座 - 公插针 929665-09-08-I

929665-09-08-I概述

    3M™ Pin Strip Header Single and Dual Row Technical Overview

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种高性能的插头连接器系列,适用于多种电气和电子设备。它们具有直角和直列两种配置,且配有焊锡尾部,广泛应用于电路板间的数据传输和信号连接。该系列产品主要包括929系列,提供堆叠功能,可根据需要选择镀金、钝化锡或锡铅合金镀层。

    2. 技术参数


    该产品的技术规格如下:
    - 物理特性
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高耐温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触特性
    - 材料:铜合金
    - 电镀:底层为50 µ” [1.27 µm]镍,焊锡区和焊锡尾部可选镀金、无铅、钝化锡
    - 电气特性
    - 电流额定值:2.5A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐电压:1500 VRMS(海拔1000米)
    - 环境条件
    - 温度范围:-40°C 至 +105°C
    - 加工温度:仅PCT零件为260°C(J-STD-020C标准),PBT绝缘版本最大耐受温度191°C(仅限波峰焊接工艺)
    - 潮湿敏感等级:1级(J-STD-020C标准)

    3. 产品特点和优势


    3M™ Pin Strip Header Single and Dual Row 系列的主要特点包括:
    - 多镀层选项:根据需求选择镀金、钝化锡或锡铅合金镀层,满足不同应用要求。
    - 高耐温塑料:采用高耐温PCT塑料,适用于波峰焊接或红外焊接。
    - 焊盘支撑:提供波峰焊接时的焊盘支撑,确保焊接质量。
    - 板上针脚固定:通过订购更改从“9X9”到“9R9”,增加板上针脚的固定功能。
    - 多配置选择:直角和直列两种配置,满足不同的安装需求。

    4. 应用案例和使用建议


    该系列连接器广泛应用于多种电子设备,如工业自动化控制系统、医疗设备、通信设备等。对于工业自动化控制系统,建议将连接器应用于高压、高温环境下,以充分利用其高耐温特性。对于通信设备,则可以选择镀金的版本,以提高信号传输的稳定性和可靠性。

    5. 兼容性和支持


    3M™ Pin Strip Header Single and Dual Row 与多种电路板和设备兼容。3M公司提供技术支持和服务,用户可通过电话或访问其官方网站获得详细的技术文档和订购信息。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题1:接头松动
    - 解决方案:检查是否正确安装板上针脚固定功能,如有需要,更改订购代码。
    - 问题2:焊接不牢固
    - 解决方案:确保焊接温度符合工艺标准,检查焊接支撑是否正常工作。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 系列具有出色的性能和广泛应用范围,特别是在高温、高压环境中表现出色。对于需要可靠连接的应用场景,我们强烈推荐使用该系列产品。

929665-09-08-I参数

参数
触头镀层 - 配接
排数 2
针脚数 16pin
额定电流 2.5A
颜色 黑色
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
间距-配接 2.54mm
防护等级 -
长*宽*高 20.3mm*5.46mm*5.46mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-09-08-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-09-08-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-09-08-I 929665-09-08-I数据手册

929665-09-08-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 4.1114 ¥ 34.9469
100+ $ 3.4515 ¥ 29.3378
500+ $ 2.8614 ¥ 24.3219
1000+ $ 2.451 ¥ 20.8335
5000+ $ 2.3256 ¥ 19.7676
库存: 0
起订量: 60 增量: 1
