929550-01-05-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 5pin 2.5A 250nm 金 黑色 通孔安装 12.5mm*2.44mm*9.93mm
供应商型号: 929550E-01-05-ND
供应商: Digi-Key
标准整包数: 1

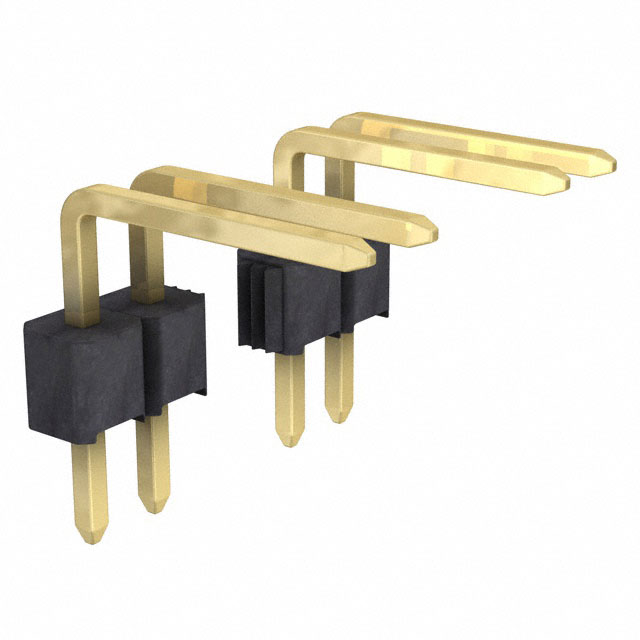

3M 矩形连接器 - 针座 - 公插针 929550-01-05-EU

929550-01-05-EU概述

    3M™ Pin Strip Header 技术手册

    产品简介


    3M™ Pin Strip Header 是一种常见的互连解决方案,适用于多种电子设备和系统。此产品具有直角和直插两种配置,采用焊锡尾设计,能够实现高效可靠的电气连接。Pin Strip Header 主要用于工业控制、自动化设备、通信设备以及其他需要高可靠性连接的应用领域。

    技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 接触镀层:
    - 基底镀层:50 μ” [1.27 μm] 镍
    - 擦拭区域和焊锡尾:根据订单信息
    - 电气参数:
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐电压:1500 VRMS @ 海平面
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:PCT 绝缘部分 260°C(符合 J-STD-020C),PBT 版本最大绝缘温度 191°C
    - 潮湿敏感度等级:1(符合 J-STD-020C,仅限 PCT 绝缘版本)
    - 其他认证: UL 文件编号:E680803

    产品特点和优势


    1. 堆叠能力: 可堆叠的设计使其适用于多层电路板连接。
    2. 镀层选项: 提供铅锡或金镀层,满足不同应用场景需求。
    3. 焊接支撑脚: 便于生产波峰焊接工艺。
    4. 板级固定特性: 可选配板级固定特性,提高机械强度。

    应用案例和使用建议


    - 应用案例: 在工业控制系统和通信设备中,3M™ Pin Strip Header 广泛应用于信号传输和电源分配。例如,在自动化生产线中,它可用于传感器和控制器之间的连接。
    - 使用建议:
    - 确保正确选择焊锡孔尺寸以匹配接触点。
    - 使用适当的焊接工艺,以确保良好的电接触和机械稳定性。

    兼容性和支持


    - 兼容性: 该产品兼容多种标准焊锡孔尺寸和间距,易于集成到现有设计中。
    - 支持和维护: 3M 提供全面的技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题: 接触不良。
    - 解决方案: 确认焊接工艺和孔尺寸是否正确。必要时重新焊接。
    2. 问题: 绝缘失效。
    - 解决方案: 检查是否受到外部物理损伤或热应力影响。更换损坏部件。
    3. 问题: 焊接不均匀。
    - 解决方案: 采用正确的焊接技术和工具,确保焊点质量。

    总结和推荐


    3M™ Pin Strip Header 是一款高性能、高可靠性的互连解决方案。其多种特性使其适用于广泛的工业和商业应用。考虑到其出色的耐用性和可靠性,强烈推荐在需要稳定电气连接的应用场景中使用此产品。

929550-01-05-EU参数

参数
排数 1
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
针脚数 5pin
防护等级 -
颜色 黑色
额定电流 2.5A
长*宽*高 12.5mm*2.44mm*9.93mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929550-01-05-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929550-01-05-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929550-01-05-EU 929550-01-05-EU数据手册

929550-01-05-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9435 ¥ 16.4226
10+ $ 1.4903 ¥ 12.4721
100+ $ 1.2665 ¥ 10.5991
500+ $ 1.1305 ¥ 9.4609
1000+ $ 1.0765 ¥ 9.0093
5000+ $ 0.961 ¥ 8.0426
10000+ $ 0.9152 ¥ 7.6593
库存: 1156
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.42
