929838-04-26

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 52pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929838-04-26
供应商: 国内现货
标准整包数: 1

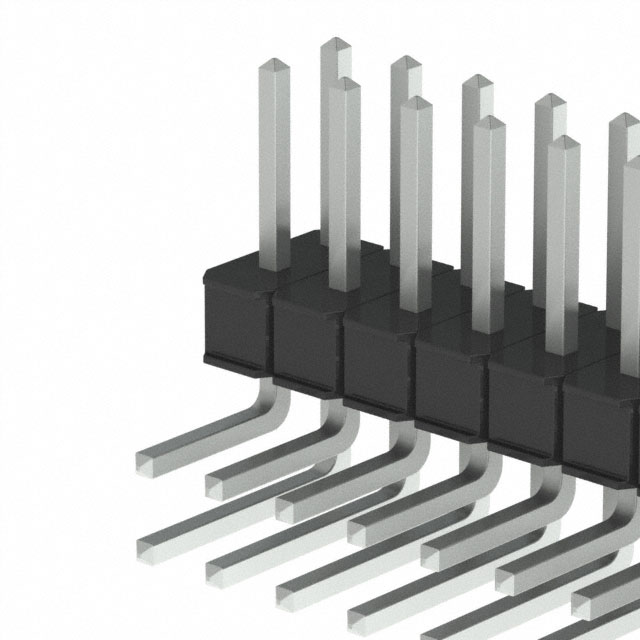

3M 矩形连接器 - 针座 - 公插针 929838-04-26

929838-04-26概述

    # 3M™ Pin Strip Header 单双排系列技术手册

    产品简介


    3M™ Pin Strip Header 单双排系列是一款高品质的电子连接器,广泛应用于工业自动化、通信设备、计算机硬件以及其他需要高可靠性连接的应用场景。该系列产品支持直角和直插两种安装方式,并提供多种长度和尾部配置选项,以满足不同的设计需求。其金、半光锡(Matte Sn)或锡铅合金等多种镀层选择进一步提升了产品的灵活性和适用范围。
    主要功能
    - 提供稳定的信号传输,适用于高速数据接口。
    - 支持焊接工艺,适合波峰焊或红外回流焊环境。
    - 具备堆叠能力,便于多层电路板的设计。
    应用领域
    - 工业控制与自动化系统
    - 网络设备及服务器
    - 医疗仪器
    - 航空航天领域设备

    技术参数


    以下是根据技术手册整理出的关键技术参数:
    | 参数名称 | 规格 |

    | 绝缘材料 | 玻璃纤维增强聚对苯二甲酸丁二醇酯 (PBT) 或高温聚对苯二甲酰胺 (PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 下层镍:50 µ” [1.27 µm];表面可选金、半光锡或锡铅合金 |
    | 最大电流容量 | 2.5 A |
    | 绝缘电阻 | > 5 × 10⁹ Ω @ 500 VDC |
    | 耐压能力 | 1500 VRMS @ 海平面 |
    | 温度范围 | -40°C 至 +105°C |
    | 工艺耐受温度 | PCT部件最高260°C(仅适用于回流焊),PBT版本191°C |

    产品特点和优势


    1. 堆叠能力:支持多层电路板间的可靠连接。
    2. 多样化镀层选择:适应不同应用场景的需求。
    3. 高可靠性塑料绝缘体:可在苛刻环境下保持稳定性能。
    4. 板针固定特性:增强连接稳定性,防止意外脱落。
    5. 环保合规:符合RoHS标准,确保符合全球环保要求。

    应用案例和使用建议


    应用案例
    - 在工业自动化控制系统中,作为主控板与扩展板之间的接口。
    - 用于高性能服务器主板上的低速信号传输。
    使用建议
    - 在使用前,请确认所选型号符合具体项目的电气特性和机械要求。
    - 安装时注意尾部方向及孔径匹配度,避免因错误装配导致接触不良。
    - 建议定期检查连接部位是否存在氧化现象,及时清理污垢以保证长期稳定运行。

    兼容性和支持


    本产品与多种主流电路板材料和组装工艺高度兼容,适用于大多数标准生产设备。此外,3M公司提供详尽的技术文档和支持服务,帮助客户快速解决问题并优化设计方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接处出现松动 | 确认板针固定特性是否开启;检查焊点质量 |
    | 接触电阻偏大 | 清洁连接区域,重新焊接 |
    | 无法插入预定位置 | 核对实际尺寸是否与图纸一致 |

    总结和推荐


    3M™ Pin Strip Header 单双排系列凭借其卓越的性能、灵活的设计以及严格的生产标准,在多个行业中表现出色。无论是对稳定性的极高要求还是复杂环境下的适应能力,这款产品都堪称理想之选。我们强烈推荐此款产品给所有寻求高性能电子连接解决方案的专业人士。
    如果您正在寻找一款兼具品质与创新的产品,那么3M™ Pin Strip Header 将不会让您失望!

929838-04-26参数

参数
针脚数 52pin
触头镀层厚度 - 配接 2.54μm
颜色 黑色
防护等级 -
触头镀层 - 配接 锡铅
类型 Header,Push-Pull
排数 2
额定电流 2.5A
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-04-26厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-04-26数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-04-26 929838-04-26数据手册

929838-04-26封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 2.226 ¥ 18.5426
35+ $ 2.067 ¥ 17.2181
70+ $ 1.9398 ¥ 16.1585
库存: 191
起订量: 27 增量: 1
交货地:
最小起订量为:7
合计: ¥ 129.79
