929647-05-08-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 8pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929647-05-08-I
供应商: 国内现货
标准整包数: 1

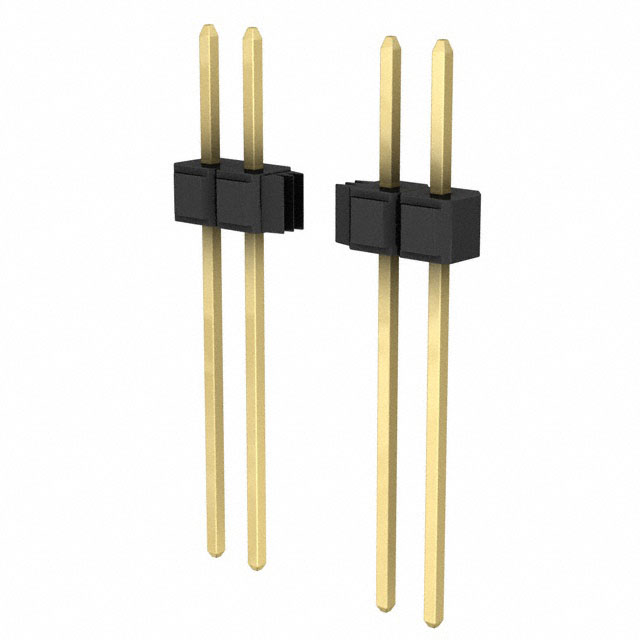

3M 矩形连接器 - 针座 - 公插针 929647-05-08-I

929647-05-08-I概述

    3M™ Pin Strip Header 单排和双排产品技术手册

    产品简介


    3M™ Pin Strip Header(单排和双排)是适用于连接应用的高可靠性电子元器件。这些连接器具有100mil(0.100英寸)或235mil/318mil(.235英寸/.318英寸)的对接长度,直角和直立焊尾选项。它们通常用于波峰焊或红外线焊接过程,提供堆叠能力,并且有多种表面处理方式(如金、无铅锡、硬质锡)可供选择。3M Pin Strip Header 在电信、计算机、工业自动化等领域广泛应用。

    技术参数


    - 物理属性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 电气属性
    - 电流承载能力:2.5A
    - 绝缘电阻:>5×10^9Ω(在500V DC条件下)
    - 耐压值:1500VRMS(海平面)
    - 环境属性
    - 温度范围:-40°C 至 +105°C
    - 工艺耐热性:PCT部分最大耐热温度为260°C(仅限红外线焊接)
    - 潮湿敏感度等级:1级(按J-STD-020C)

    产品特点和优势


    - 多样化表面处理选项:提供金、无铅锡、硬质锡等多种电镀选项,满足不同需求。
    - 耐高温材料:采用高温塑料,适应波峰焊和红外线焊接工艺,确保产品在严苛条件下的可靠性。
    - 堆叠能力:允许多个Pin Strip Header 堆叠,提高空间利用率。
    - 可选板针保持功能:提供防止针脱落的功能选项,增强结构稳定性。


    应用案例和使用建议


    - 应用案例:此连接器广泛应用于电信、计算机、工业自动化领域。例如,在计算机主板设计中,使用Pin Strip Header 实现信号传输。
    - 使用建议:在焊接过程中要确保正确的焊接温度,避免过高的焊接温度导致绝缘材料损坏。对于双排连接器,建议不要手动折断双排部分,以避免影响电气连接性能。

    兼容性和支持


    - 兼容性:可以与市场上大多数标准焊接设备兼容,适合多种PCB设计。
    - 技术支持:3M 提供详细的技术文档和支持服务,方便客户获取更多信息及帮助解决问题。

    常见问题与解决方案


    1. 问题:焊接过程中针头容易变形。
    - 解决方案:确保按照建议的焊接温度进行焊接,避免过度加热。
    2. 问题:插针出现脱落现象。
    - 解决方案:选择带有板针保持功能的产品型号,并确保安装时正确插入。

    总结和推荐


    综上所述,3M™ Pin Strip Header 是一款非常可靠的电子连接器,具有多种表面处理选项、优异的电气和环境性能,非常适合多种应用场景。虽然价格稍高,但其提供的耐用性和可靠性使其成为许多项目的理想选择。强烈推荐在需要高可靠性的连接应用中使用。
    通过以上详细介绍,我们可以看到3M Pin Strip Header 不仅提供了多样化且灵活的选项,还在质量和可靠性方面表现优异,非常适合作为关键应用的电子连接器。

929647-05-08-I参数

参数
触头镀层厚度 - 配接 250nm
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
额定电流 2.5A
防护等级 -
排数 1
触头镀层 - 配接
颜色 黑色
针脚数 8pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-05-08-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-05-08-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-05-08-I 929647-05-08-I数据手册

929647-05-08-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 0.7112 ¥ 5.9243
100+ $ 0.6604 ¥ 5.5011
200+ $ 0.6198 ¥ 5.1626
库存: 7920
起订量: 85 增量: 1
交货地:
最小起订量为:20
合计: ¥ 118.48
