N7G24-A0B2RA-10-0HT

厂牌: 3M
产品描述: Connector 24pin 正常,标准-顶部 CFast - Type I,II 标准安装,贴片安装,顶部安装 48.5mm*39.23mm*39.23mm
供应商型号: UA-N7G24-A0B2RA-10-0HT
供应商: 海外现货
标准整包数: 1

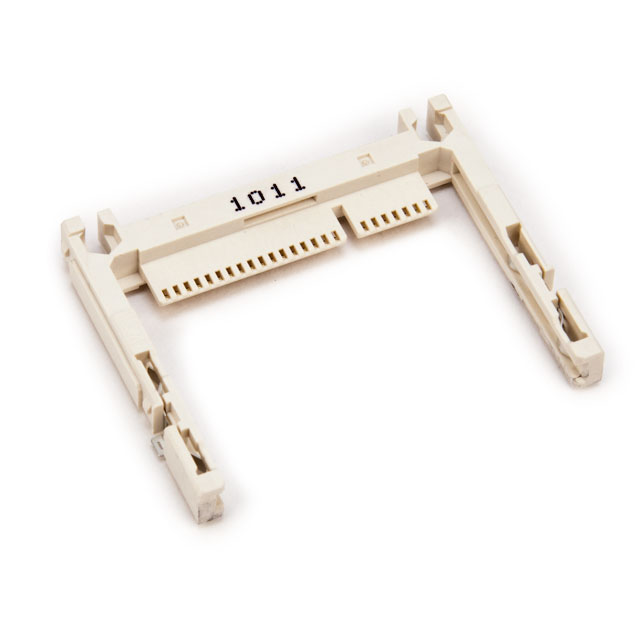

3M 存储器连接器 - PC 卡插槽 N7G24-A0B2RA-10-0HT

N7G24-A0B2RA-10-0HT概述

    3M™ Connector for CFast™ Card 7G24 系列

    1. 产品简介


    产品类型: 3M™ Connector for CFast™ 卡连接器
    主要功能:
    - 适用于CFast™ Type I 和Type II卡
    - 具有可选的2mm板站高设计,便于板上布局
    - 集成侧焊料引脚,具有接地功能并防止卡片弹出时飞出
    - 可选的弹出器和卡保持器可以预装配或单独购买
    应用领域:
    广泛应用于存储系统、工业自动化设备、医疗设备等领域。

    2. 技术参数


    物理特性:
    - 绝缘材料:高温热塑性塑料
    - 阻燃等级:UL 94V-0
    - 颜色:米色
    - 接触材料:铜合金
    - 引脚镀层:底部镍镀层80微英寸(2.03微米),金镀层15微英寸(0.38微米)或30微英寸(0.76微米)
    - 焊料尾部镀层:100微英寸(2.54微米)镀锡
    电气特性:
    - 电流容量:每针1.5安培
    - 绝缘电阻:500伏交流下为100兆欧
    - 耐压:500伏交流一分钟
    环境特性:
    - 温度范围:-40°C至85°C
    - 工艺温度:最高260°C
    - 潮湿敏感度级别:1级(按J-STD-020C标准)

    3. 产品特点和优势


    特点:
    - 扩展导轨确保准确易插入的CFast卡
    - 表面贴装焊尾便于自动放置和回流焊接
    - 可选的2mm板站高方便布局
    - 一体式侧焊片提供接地功能,并防止卡片弹出时飞出
    - 符合CFast标准,保证兼容性和可靠性
    优势:
    - 高可靠性:符合CFast标准,确保与CFast卡的良好兼容性和可靠性。
    - 灵活的设计:提供多种安装选项和附加配件,满足不同需求。
    - 易于集成:表面贴装设计和标准化尺寸使得安装简便快捷。

    4. 应用案例和使用建议


    应用案例:
    3M™ Connector for CFast™ Card 7G24系列被广泛用于存储系统、工业自动化设备和医疗设备中。例如,在存储系统中,它可用于快速、安全的数据传输;在工业自动化设备中,它能够承受严苛的工作环境。
    使用建议:
    - 在安装过程中注意对准导轨,以确保准确插入卡片。
    - 根据应用需求选择合适的2mm板站高设计。
    - 定期检查接地功能是否正常,避免卡片在弹出时飞出。

    5. 兼容性和支持


    兼容性:
    - 该连接器可以与CFast™ Type I和Type II卡兼容。
    - 可选配件包括弹出器和卡保持器,可以根据需要单独购买或预装配。
    支持:
    - 用户可以通过3M公司提供的技术支持热线获得技术帮助和售后服务。
    - 厂家网站提供了详细的技术文档和合规性信息,用户可以随时查阅。

    6. 常见问题与解决方案


    问题1:如何正确插入CFast卡?
    解决方法:确保导轨与卡片对齐,平稳插入,直到感觉到明显的“咔哒”声。
    问题2:如何处理接地问题?
    解决方法:定期检查侧焊片的接地情况,如果发现问题,重新焊接或更换新的连接器。
    问题3:如何正确清洗和保养连接器?
    解决方法:使用无水酒精或专用清洗剂轻轻擦拭,避免接触水和其他腐蚀性物质。

    7. 总结和推荐


    综合评估:
    3M™ Connector for CFast™ Card 7G24系列以其高可靠性、灵活的设计和易于集成的特点,在存储系统、工业自动化设备和医疗设备等领域表现出色。其强大的兼容性和支持服务进一步提升了产品的市场竞争力。
    推荐:
    强烈推荐给那些寻求高性能、可靠和兼容性好的CFast卡连接器的用户。无论是工业自动化还是医疗设备领域,3M™ Connector for CFast™ Card 7G24都是一个理想的选择。

N7G24-A0B2RA-10-0HT参数

参数
安装特性 正常,标准-顶部
板上高度 -
针脚数 24pin
类型 Connector
卡类型 CFast - Type I,II
长*宽*高 48.5mm*39.23mm*39.23mm
安装方式 标准安装,贴片安装,顶部安装
零件状态 在售
包装方式 托盘

N7G24-A0B2RA-10-0HT厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N7G24-A0B2RA-10-0HT数据手册

厂牌 PDF简要描述 下载
3M 存储器连接器 - PC 卡插槽 3M N7G24-A0B2RA-10-0HT N7G24-A0B2RA-10-0HT数据手册

N7G24-A0B2RA-10-0HT封装设计

查看详情并下载
Symbol
Footprint
3D Model
