159134-2002

厂牌: 3M
产品描述: 34pin 2mm 2 2mm Detent Lock,Header 1.25A 760nm 金 黑色 贴片安装 36.35mm(长度)*6.13mm(高度)
供应商型号: N-159134-2002
供应商: 云汉优选
标准整包数: 1

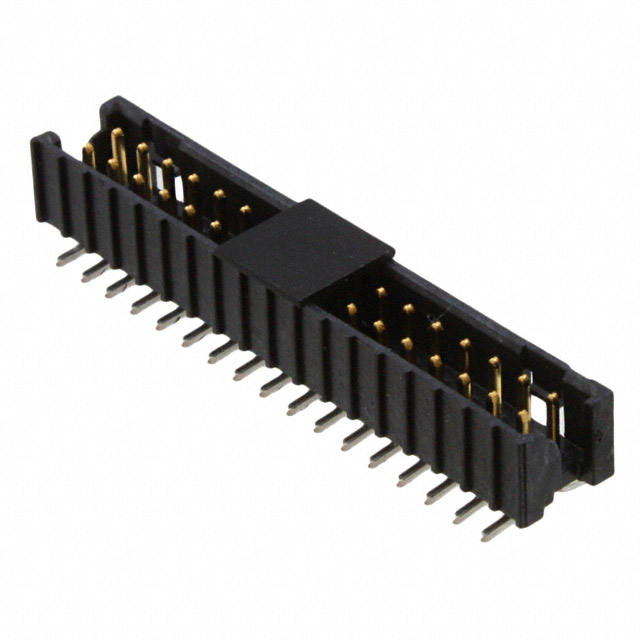

3M 矩形连接器 - 针座 - 公插针 159134-2002

159134-2002概述

    3M Shrouded Board Mount Header 2mm x 2mm Pitch 159 Series

    产品简介


    3M Shrouded Board Mount Header 2mm x 2mm Pitch 159系列是一种专为电路板设计的连接器组件。这类连接器通过提供高度的机械稳定性和电气隔离能力,广泛应用于各类电子产品,包括通信设备、工业自动化系统和消费电子设备。它们的主要功能是确保电线与印刷电路板(PCB)之间的可靠连接,并且在严苛的工作环境中也能保持良好的性能。

    技术参数


    - 位置数:标准长度支持6至50个位置,延长长度支持6至50个位置。
    - 接触尾长:2.84mm (0.112in),3.94mm (0.155in)。
    - 极化/卡口:仅适用于6-12位置,带有极化槽及双摩擦卡口或单摩擦卡口。
    - 插头:垂直插头,直角插头,表面贴装插头。
    - 引脚材料:铜合金。
    - 表面处理:2.03-3.81µm [80-150µin] 镍底层,0.38µm [15µin] 或 0.76µm [30µin] 平均金层(适用于擦拭区),5.08µm [200µin] 最小光亮锡镀层(适用于焊尾)。
    - 绝缘电阻:>1X10^9Ω @ 500V DC。
    - 电压等级:交流电150V,根据EIA-364-20标准。
    - 浪涌电压:500Vac RMS,海平面条件下。
    - 温度范围:-55°C 至 +105°C。
    - 焊接工艺温度:260°C 最大值,符合IPC/JEDEC J-STD-020D标准。

    产品特点和优势


    这款3M连接器的设计使其在紧凑空间内实现了高密度布线,非常适合在体积有限的应用中使用。它具备极高的机械强度和电气稳定性,能显著提高系统的可靠性。此外,它的表面处理技术确保了长时间的使用寿命和较低的接触电阻。

    应用案例和使用建议


    该连接器常用于需要高密度布线的场合,如电信基站、服务器机房、家用电器等。在实际使用中,应当遵循推荐的焊盘图案设计以确保最佳连接效果。对于特定应用场景,可以咨询厂商或专业的设计顾问来获得最佳配置建议。

    兼容性和支持


    3M连接器具有广泛的兼容性,可与多种插针配置的插座配合使用。厂商提供了全面的技术支持和维护服务,包括安装指导、故障排除和产品升级服务。

    常见问题与解决方案


    1. 问题:连接器无法正确插入插座。
    解决办法:检查插座和插头是否有损坏或变形,必要时更换。
    2. 问题:接触电阻过高。
    解决办法:清洁连接器插针和插座,确保没有灰尘或污垢残留。
    3. 问题:连接不稳定。
    解决办法:检查安装的紧固度,确保连接器固定牢固。

    总结和推荐


    总体而言,3M Shrouded Board Mount Header 2mm x 2mm Pitch 159系列是一款高性能的连接器产品,适合于各种高要求的工业和消费类电子产品。它具备高密度、坚固耐用和良好的电气性能等优势,值得推荐使用。不过,在实际应用前,建议详细阅读技术手册并根据具体需求进行选型。

159134-2002参数

参数
针脚数 34pin
间距-配接 2mm
排数 2
排距 2mm
类型 Detent Lock,Header
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
颜色 黑色
防护等级 -
额定电流 1.25A
长*宽*高 36.35mm(长度)*6.13mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

159134-2002厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

159134-2002数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 159134-2002 159134-2002数据手册

159134-2002封装设计

查看详情并下载
Symbol
Footprint
3D Model
