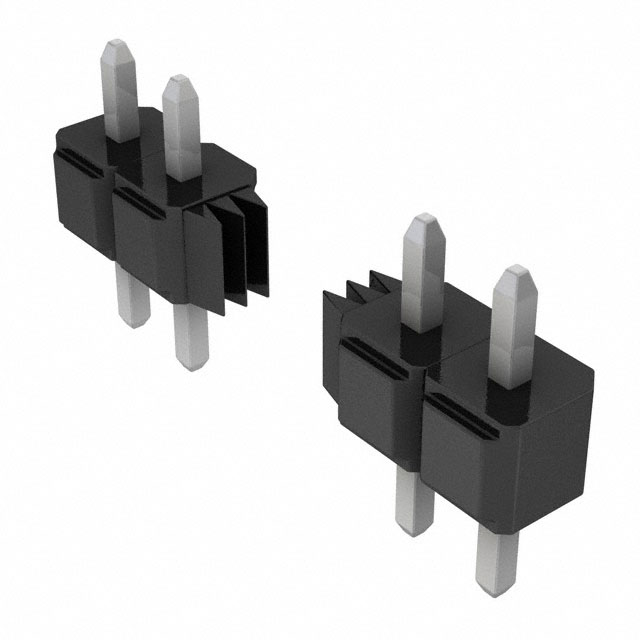

929800-01-22

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 22pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929800-01-22
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929800-01-22

929800-01-22概述

    3M™ Pin Strip Header 技术手册解析

    产品简介


    3M™ Pin Strip Header 是一种高可靠性电子连接器,专为满足紧密板间堆叠和高性能信号传输需求而设计。其产品线主要包括 .100" 和 .100" x .100" 两种规格,配接长度为 .093" 的直插式焊锡尾(Solder Tails),属于 929 系列。此系列产品广泛应用于消费电子、工业自动化、通信设备及医疗仪器等领域。

    技术参数


    以下是该产品的核心技术参数:
    - 尺寸规格:
    - 外形紧凑,适合高密度安装
    - 针间距:.100" 或 .100" x .100"
    - 配接长度:.093"
    - 物理特性:
    - 绝缘材料:玻璃填充聚酯(PBT)或聚对苯二甲酸丁二醇酯(PCT),具备 UL 94V-0 阻燃等级
    - 颜色:黑色
    - 接触件材料:铜合金
    - 镀层选项:镍镀层,焊接区可选择金镀层(10μ" 或 200μ" 厚度)或锡铅合金
    - 电气特性:
    - 最大电流承载能力:2.5A/针
    - 绝缘电阻:≥ 5 × 10⁹Ω @ 500VDC
    - 耐压值:1500VRMS(海平面环境下)
    - 工作环境:
    - 温度范围:-40°C 至 +105°C
    - 潮湿敏感度:PCT 材质绝缘体为 1 级(J-STD-020C 标准)

    产品特点和优势


    1. 低剖面设计:适合多层板堆叠,降低整体组装高度。
    2. 焊点保护功能:配备焊脚支撑,方便波峰焊接和板清洁操作。
    3. 可选板固定特性:通过改进型焊脚提供更强的机械强度,提升可靠性。
    4. RoHS 合规性:符合环保要求,全球适用。
    5. 耐用性强:具备优异的绝缘和耐热性能,在极端环境中依然表现稳定。

    应用案例和使用建议


    该系列连接器非常适合用于多层电路板间的高速数据传输。例如:
    - 在工业控制设备中实现模块化设计;
    - 医疗设备中保障信号完整性;
    - 智能家电中的 PCB 连接组件。
    使用建议:
    - 确保正确使用推荐的焊盘图案和插针数量以达到最佳效果。
    - 在大规模生产时,需考虑波峰焊接工艺的温度限制。

    兼容性和支持


    - 与主流 PCB 制造商的标准完全兼容。
    - 提供全面的技术文档和支持服务,包括 RoHS 合规信息和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针弯曲或损坏 | 使用专用工具进行插入,避免用力过大。 |
    | 焊接后接触不良 | 检查焊接质量,确保无虚焊现象。 |
    | 焊脚支撑不稳固 | 调整波峰焊机参数,适当提高预热温度。 |

    总结和推荐


    综上所述,3M™ Pin Strip Header 系列以其低剖面设计、高可靠性及多样化规格成为电子连接领域的理想选择。其适用于多种严苛环境下的工业级应用,并通过多项测试验证了卓越的耐用性和稳定性。强烈推荐用于需要高效能、高可靠性的场合。
    如需进一步技术支持或订购信息,请联系 3M 官方客服:800-225-5373 或访问官网 www.3Mconnectors.com。

929800-01-22参数

参数
防护等级 -
触头镀层 - 配接 锡铅
针脚数 22pin
触头镀层厚度 - 配接 2.54μm
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
额定电流 2.5A
排数 1
颜色 黑色
安装方式 通孔安装
包装方式 散装
