929647-07-36-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 250nm 金 黑色 通孔安装 91.4mm*2.92mm*2.92mm
供应商型号: 3M156523-36-ND
供应商: Digi-Key
标准整包数: 1

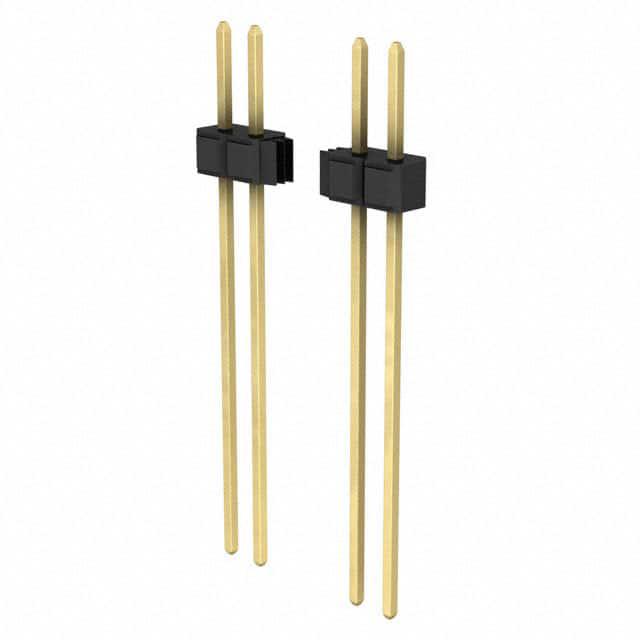

3M 矩形连接器 - 针座 - 公插针 929647-07-36-EU

929647-07-36-EU概述

    3M™ Pin Strip Header Single and Dual Row: 技术手册摘要

    产品简介


    3M™ Pin Strip Header Single and Dual Row是一款用于连接解决方案的电子元器件,适用于各类电子设备。其设计提供了单行和双行两种配置,能够实现直角和垂直插针。产品主要应用于工业控制、计算机外围设备、通信系统及消费电子产品等领域。3M™ Pin Strip Header的设计旨在提供稳定的电气连接和高效的信号传输,使其成为各种复杂电路板的理想选择。

    技术参数


    | 类别 | 参数 |

    | 绝缘材料 | 玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 色彩 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 基底层:50 μ”镍,焊锡区域和尾部:金、哑光锡、锡铅选项 |
    | 电流承载能力 | 2.5A |
    | 绝缘电阻 | > 5 × 10^9 Ω(500 VDC) |
    | 耐压 | 海平面1500VRMS |
    | 温度范围 | 工作温度:-40°C至+105°C |
    | 加工温度 | 仅PCT零件260°C(J-STD-020C)|

    产品特点和优势


    - 堆叠功能:3M™ Pin Strip Header设计为可堆叠式,简化了多层板的设计和制造。
    - 多种镀层选项:提供金、哑光锡和锡铅镀层选择,以适应不同的应用场景。
    - 高耐温性:采用高温塑料材料,支持波峰焊接或红外线焊接。
    - 引脚间隔与距离:支持标准0.100英寸的引脚间距,具有不同的长度和弯曲角度。
    - 焊盘保护:提供焊盘间隔,防止在波峰焊接过程中短路。

    应用案例和使用建议


    该产品常用于工业控制系统、计算机接口、通信设备和消费电子产品中。例如,在工业控制板上,它可用于连接多个电路模块,提高系统的稳定性和可靠性。在消费电子产品中,它可用作接口连接器,提升产品的整体性能和用户体验。建议在使用过程中注意正确安装孔径,确保良好的接触效果,避免不必要的信号干扰。

    兼容性和支持


    该产品与多种电子元件和设备兼容,尤其适用于需要可靠电气连接的应用场合。制造商提供详细的订购信息和安装指南,确保用户能够顺利地进行安装和维护。此外,3M公司还提供了详细的保修服务和技术支持,保障用户的使用体验。

    常见问题与解决方案


    1. 安装孔尺寸不当:确保按照推荐孔径进行打孔,避免因孔径过大或过小导致连接不良。
    2. 信号干扰:保持适当的接地和屏蔽措施,减少信号干扰。
    3. 连接不稳定:检查是否有正确的焊接工艺,并确保所有连接点都牢固无误。

    总结和推荐


    3M™ Pin Strip Header是一款高效可靠的电子元器件,具有广泛的适用性和良好的市场竞争力。其优越的设计和出色的性能使得它在众多应用场景中表现出色。强烈推荐此产品用于需要高度电气连接稳定性的场合,以满足现代电子设备的需求。

929647-07-36-EU参数

参数
防护等级 -
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
额定电流 2.5A
针脚数 36pin
触头镀层 - 配接
排数 1
颜色 黑色
长*宽*高 91.4mm*2.92mm*2.92mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-07-36-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-07-36-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-07-36-EU 929647-07-36-EU数据手册

929647-07-36-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.6984 ¥ 81.9515
10+ $ 7.9352 ¥ 66.4077
300+ $ 6.2419 ¥ 52.2367
600+ $ 5.9442 ¥ 49.7453
1200+ $ 5.6608 ¥ 47.3738
库存: 661
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 81.95
