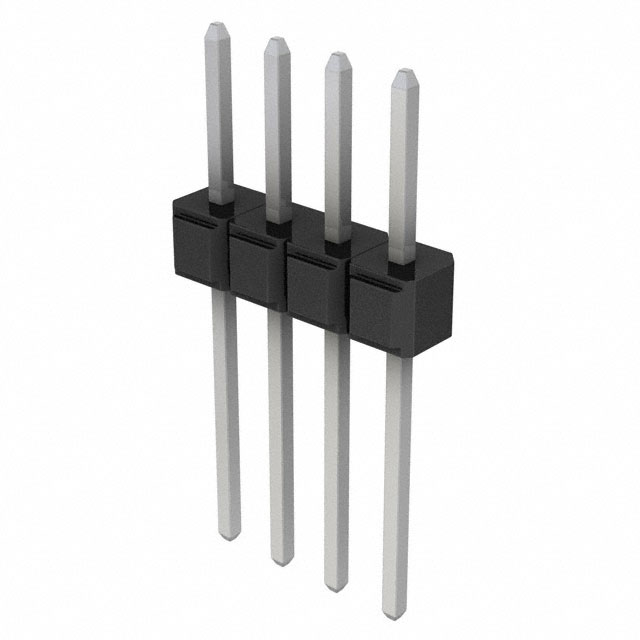

929834-03-04

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 4pin 2.5A 2.54μm 锡铅 黑色 通孔安装 10.2mm(长度)*2.92mm(高度)
供应商型号: 3M156865-04-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929834-03-04

929834-03-04概述

    3M™ Pin Strip Header 单双排针座技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一款适用于多种电子设备的连接器产品,主要用于实现电路板之间的信号传输。它包括单排和双排两种配置,能够以直角或垂直安装方式固定在电路板上。3M™ Pin Strip Header 配备了不同类型的尾部结构(如焊接尾),支持多种电镀选项,以满足不同的电气特性和工作环境要求。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:
    - 底镀层:50 微英寸镍
    - 擦拭区和焊尾:金、哑光锡、锡铅合金镀层
    - 电气参数:
    - 电流容量:2.5A
    - 绝缘电阻:> 5 × 10^9 Ω at 500 VDC
    - 耐压值:1500 VRMS at 海平面
    - 环境条件:
    - 温度范围:-40°C 至 +105°C
    - 加工等级:260°C(J-STD-020C 标准)
    - 潮湿敏感等级:1 级(J-STD-020C 标准)

    3. 产品特点和优势


    - 堆叠能力:允许在水平方向上堆叠多个连接器。
    - 多种镀层选择:提供金、哑光锡、锡铅合金三种镀层选项,以适应不同的应用需求。
    - 高耐温塑料:适用于波峰焊和红外线焊接工艺。
    - 焊接支撑:防止波峰焊过程中发生短路。
    - 可选板端固定功能:提供增强的机械稳定性。

    4. 应用案例和使用建议


    3M™ Pin Strip Header 广泛应用于工业自动化、医疗设备、通信系统等领域。例如,在工业自动化设备中,它可用于机器视觉系统的传感器连接。对于需要高密度连接的应用场景,可以采用双排设计。此外,在温度要求较高的环境中,PCT 版本是最佳选择。

    5. 兼容性和支持


    3M™ Pin Strip Header 与各种标准 PCB 板兼容。厂商提供了详细的订购信息和技术支持,包括不同规格的孔径建议和安装指南。客户可以通过拨打 800-225-5373 或访问官网 www.3m.com/interconnects 获取更多技术支持。

    6. 常见问题与解决方案


    - Q: 如何正确选择合适的孔径?
    - A: 可参考附录中的推荐孔径图案进行选择。
    - Q: 如何处理波峰焊过程中的焊接问题?
    - A: 使用焊接支撑功能以确保连接器位置稳定。
    - Q: 如何提高连接器的耐久性?
    - A: 选择具有板端固定功能的产品,以增加机械稳定性。

    7. 总结和推荐


    3M™ Pin Strip Header 是一款功能强大且可靠的产品,适用于多种严苛的工作环境。凭借其多样的镀层选项和坚固的设计,它在工业和医疗领域表现出色。我们强烈推荐此产品给那些寻求高质量连接器解决方案的专业人士。

929834-03-04参数

参数
间距-配接 2.54mm
颜色 黑色
类型 Breakaway,Header,Push-Pull
排数 1
针脚数 4pin
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
防护等级 -
长*宽*高 10.2mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
