45210-500200

厂牌: 3M
产品描述: Header,Push-Pull 1.27mm 2 10pin 1A 金 通孔安装
供应商型号: 3M156840-ND
供应商: Digi-Key
标准整包数: 1

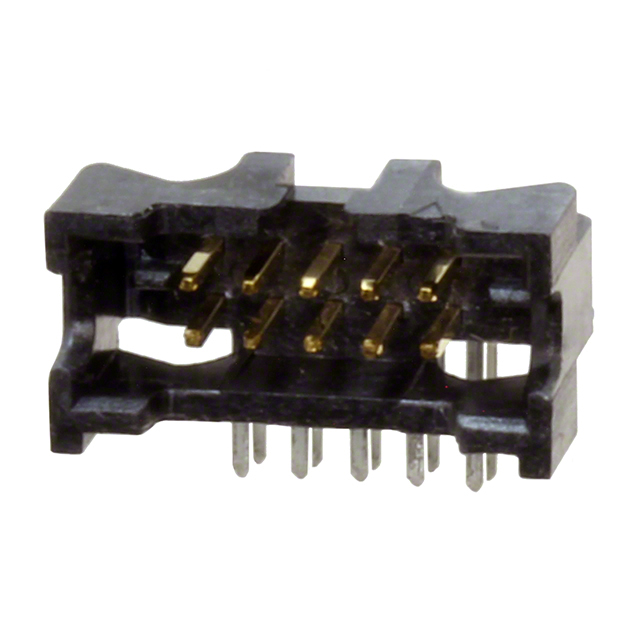

3M 矩形连接器 - 针座 - 公插针 45210-500200

45210-500200概述


    产品简介


    自上世纪六十年代以来,3M一直是利用绝缘位移接触(IDC)技术制造连接器的世界领导者之一。如今,3M推出了一组新产品以延续其丰富的领导地位和创新历史,其中包括两种主要产品:3M Ribbon Cable Wiremount Socket Assembly, 451系列,0.050英寸间距 和 3M Shrouded Boardmount Header, 452系列,0.050英寸间距。这些产品主要用于高密度信号传输和连接领域,适用于消费电子、通信设备、工业控制等多个行业。

    技术参数


    以下是根据技术手册中提供的信息整理的技术规格和性能参数:
    | 参数 | 描述 |

    | 电流容量 | 所有线路均通电时:1.0 A;6条线路通电时:1.5 A;单一线路通电时:2.5 A |
    | 电压等级 | 最小值:125V |
    | 绝缘电阻 | 500V DC条件下,大于1×10^9 Ω |
    | 耐压测试 | 海平面条件下,交流1250 VRMS |
    | 工作温度范围 | -65°C 至 +105°C |
    | 加工温度 | 260°C |
    | 防潮敏感等级 | 按J-STD-020标准,等级为1 |
    | 无铅焊接兼容性 | 是 |

    产品特点和优势


    - 小型化设计:451系列提供细密间距,可在非常小的空间内实现高连接密度。
    - 多选配版本:451系列提供了不同价格点的镀金和镀金闪现版本,增加了多种循环次数选择。
    - 防意外断开保护:451系列采用可选的摩擦锁紧配置,提高使用盒式头时的安全性。
    - 抗拉安全保护:451系列可搭配可选的应力释放附件,增强用户拉扯终止电缆时的安全性。
    - 多功能配置:452系列提供了直立安装、穿孔安装及SMT等多种配置选项。
    - 自动化生产兼容:452系列采用带卷式包装,适用于自动化贴装应用。
    - 灵活设计:452系列具有标准护罩式插头,带有或不带有弹出卡榫。

    应用案例和使用建议


    这两种产品广泛应用于多种场合,例如智能家居设备、通信基站、工业控制系统等。对于使用环境要求较高的场景,如极端温度条件,建议选用3M提供的FEP材质的扁平电缆。此外,在使用过程中应确保正确的组装工艺以避免误操作,特别是对于带有摩擦锁紧的配置,需注意保持适当的装配力度。

    兼容性和支持


    451系列和452系列相互兼容,可以共同构建更复杂的连接系统。此外,3M公司还为客户提供全方位的技术支持服务,包括但不限于电话咨询、现场指导及维修服务等。客户可以通过拨打免费客服热线或访问官方网站获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保正确插入并锁定,检查是否有松动现象 |
    | 无法顺利拔出 | 检查是否存在机械损坏,必要时更换新的连接器 |

    总结和推荐


    综上所述,3M公司的这两款连接器凭借其高密度、细密间距以及灵活的设计,在各种应用场景中均表现出色。尽管它们的成本相较于传统产品略高,但考虑到其卓越的性能和耐用性,性价比仍然非常高。总体而言,我们强烈推荐这两个产品作为高性能连接解决方案的选择。
    通过详尽的技术手册,我们可以看到3M公司在细节处理上的严谨态度,无论是材料选择还是生产工艺都体现了该公司的专业精神。如果您正在寻找一款既稳定又可靠的连接器,3M的451系列和452系列将是您不可多得的选择。

45210-500200参数

参数
针脚数 10pin
触头镀层 - 配接
颜色 -
额定电流 1A
排数 2
类型 Header,Push-Pull
间距-配接 1.27mm
防护等级 -
触头镀层厚度 - 配接 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

45210-500200厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

45210-500200数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 45210-500200 45210-500200数据手册

45210-500200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4884 ¥ 29.477
10+ $ 2.8548 ¥ 23.8911
648+ $ 2.1264 ¥ 17.7957
1296+ $ 2.025 ¥ 16.9468
5184+ $ 1.8365 ¥ 15.3693
库存: 300
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.47
