929667-02-22-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 44pin 2.5A 250nm 金 黑色 通孔安装 55.9mm(长度)*13.15mm(高度)
供应商型号: 929667-02-22-I
供应商: 国内现货
标准整包数: 1

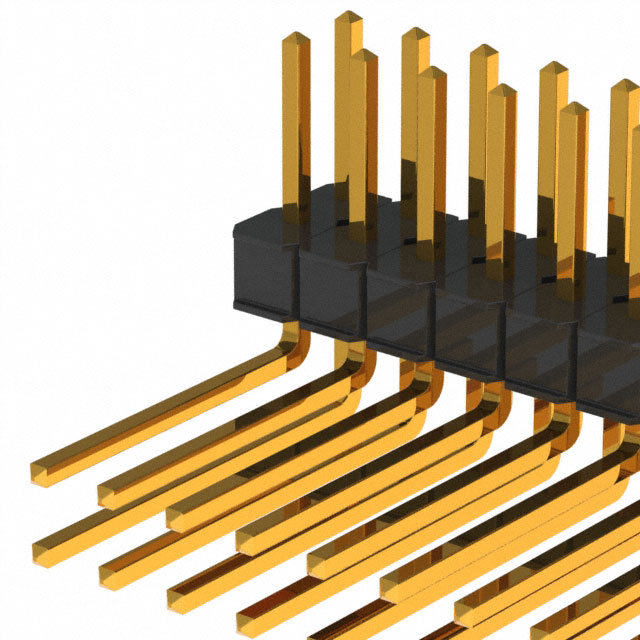

3M 矩形连接器 - 针座 - 公插针 929667-02-22-I

929667-02-22-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单排和双排连接器是一款适用于多种电气和电子设备的连接解决方案。它提供了直角和直插两种尾部设计(焊锡引脚),能够满足不同应用场景的需求。该产品广泛应用于工业控制、通信设备、计算机及外围设备等领域,是实现电路板间信号传输的理想选择。

    2. 技术参数


    - 绝缘材料:玻璃纤维增强聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 镀层:可选金、光泽镍、镀锡铅
    - 电流承载能力:2.5A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500V DC
    - 耐压强度:1500 VRMS @ 海平面
    - 温度范围:-40°C 至 +105°C
    - 加工评级:260°C (符合J-STD-020C),仅PCT零件适用(PBT绝缘版本为191°C)

    3. 产品特点和优势


    - 堆叠能力:支持多层堆叠设计,增加了设计灵活性。
    - 多样化镀层选项:可根据需求选择金、光泽镍、镀锡铅三种镀层,提高了适应性。
    - 高耐热性塑料:适用于波峰焊或红外线焊接工艺。
    - 防焊垫离:在波峰焊过程中提供额外保护。
    - 板载针固定功能:增强了针的稳定性和可靠性。

    4. 应用案例和使用建议


    - 工业自动化:用于实现传感器、执行器等设备与控制系统的连接。
    - 电信网络:在路由器、交换机等设备中,用于连接多个电路板。
    - 计算机及外围设备:例如服务器、工作站、打印机等,确保高效可靠的信号传输。
    使用建议:
    - 在波峰焊过程中,建议使用专门的助焊剂以确保良好的焊接效果。
    - 在选择镀层时,考虑具体的使用环境和寿命要求,例如,高温环境下可能需要镀金以提高耐久性。

    5. 兼容性和支持


    - 兼容性:此款连接器可与其他3M品牌和标准行业组件兼容,如公头、母座等。
    - 技术支持:如需技术支持,可通过电话(800-225-5373)或官网(http://www.3M.com/interconnects/)获取详细资料和支持服务。

    6. 常见问题与解决方案


    - Q: 如何选择合适的镀层?
    - A: 根据具体应用环境(如温度、湿度、腐蚀性等)选择适当的镀层。例如,对于需要长时间高稳定性工作的场合,镀金是最佳选择。

    - Q: 如何进行正确的安装和焊接?
    - A: 确保插针正确插入到预定位置,且焊接过程平稳进行。如果焊接温度过高,可能会损坏绝缘材料。请遵循制造商提供的焊接温度指南。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 单排和双排连接器凭借其出色的电气性能、高可靠性和广泛的适应性,在多个领域内展现出强大的应用潜力。无论是从制造成本还是长期使用角度来看,它都是一个值得信赖的选择。因此,强烈推荐使用此款连接器来满足您的电路板间信号传输需求。
    联系方式:
    - 官网:http://www.3M.com/interconnects/
    - 技术支持电话:800-225-5373
    希望上述信息能为您提供有价值的参考,如有任何进一步的问题,欢迎随时联系3M公司获得更详细的支持。

929667-02-22-I参数

参数
排数 2
颜色 黑色
触头镀层 - 配接
针脚数 44pin
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 250nm
额定电流 2.5A
类型 Header,Push-Pull
长*宽*高 55.9mm(长度)*13.15mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929667-02-22-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-02-22-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929667-02-22-I 929667-02-22-I数据手册

929667-02-22-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 6.034 ¥ 50.2632
15+ $ 5.603 ¥ 46.673
30+ $ 5.2582 ¥ 43.8008
库存: 289
起订量: 10 增量: 1
交货地:
最小起订量为:3
合计: ¥ 150.78
直接购买
加入购物车
