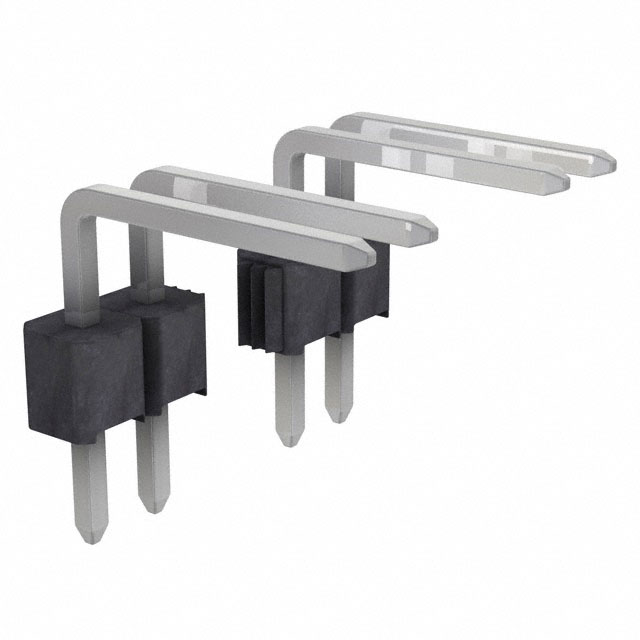

929500-01-09

厂牌: 3M
产品描述: 9pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装 22.5mm(长度)*9.93mm(高度)
供应商型号: Q-929500-01-09
供应商: 期货订购
标准整包数: 500
3M 矩形连接器 - 针座 - 公插针 929500-01-09

929500-01-09概述

    3M™ Pin Strip Header 技术手册解析

    产品简介


    3M™ Pin Strip Header 是一种适用于电子连接的高可靠性产品,主要由玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)制成。这种连接器设计用于提供稳定的电气连接,具有直插式和右角插两种形式,适用于需要进行波峰焊接的应用场合。它通常用于工业控制、通讯设备、汽车电子等多个领域。

    技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 接触材料: 铜合金
    - 电镀:
    - 底层:50 微英寸镍
    - 擦拭区及焊尾:根据订购信息
    - 电流额定值: 2.5 A
    - 绝缘电阻: 大于 5×10^9 Ω 在 500 V DC 下
    - 耐压能力: 海平面处 1500 VRMS
    - 温度范围: -40°C 至 +105°C
    - 过程耐温: PCT 绝缘部件为 260°C(J-STD-020C),PBT 绝缘版本为 191°C
    - 湿度敏感度等级: PCT 绝缘版本为 1(J-STD-020C)

    产品特点和优势


    1. 堆叠式设计: 使其可以在空间受限的情况下实现更多的电路连接。
    2. 可选电镀: 提供了锡铅和金镀两种选择,满足不同应用需求。
    3. 助焊支撑: 有助于生产过程中采用波峰焊接工艺。
    4. 板固定功能: 可选的板固定功能增加了产品的稳定性。

    应用案例和使用建议


    - 工业控制: 这类连接器在工业自动化设备中用于传感器与控制器之间的信号传输。
    - 通讯设备: 适合用于电话交换机和通信基站中的信号线连接。
    - 汽车电子: 适用于发动机控制系统、车身控制模块等多种车载电子系统。

    使用建议: 在安装过程中要注意保持良好的机械对准,确保连接器与插座完全贴合。焊接时要遵循推荐的温度曲线以避免热损坏。

    兼容性和支持


    该产品兼容多种电子设备,但具体兼容性取决于所选的绝缘材料和电镀类型。3M 提供技术支持,客户可以通过 800-225-5373 联系他们获取更多帮助。

    常见问题与解决方案


    - 问题: 产品在高温下使用时出现过热现象。
    - 解决方案: 检查产品是否符合指定的温度范围,并确认是否有适当的散热措施。
    - 问题: 连接不稳固导致信号不稳定。
    - 解决方案: 检查连接器与插座的对接是否正确,确保所有电气连接均按规范操作。

    总结和推荐


    3M™ Pin Strip Header 是一款具备良好可靠性和多功能性的电子连接器。其显著的优点包括堆叠式设计、可选电镀和助焊支撑等。虽然价格相对较高,但其卓越的电气性能和可靠性使其成为许多高端应用的理想选择。我们强烈推荐在需要高性能连接解决方案的场合使用此产品。

929500-01-09参数

参数
针脚数 9pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 2.5A
触头镀层厚度 - 配接 2.54μm
防护等级 -
触头镀层 - 配接 锡铅
类型 Breakaway,Header,Push-Pull
颜色 黑色
长*宽*高 22.5mm(长度)*9.93mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
