929715-10-21-I

厂牌: 3M
产品描述: 42pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929715-10-21-I
供应商: 国内现货
标准整包数: 1

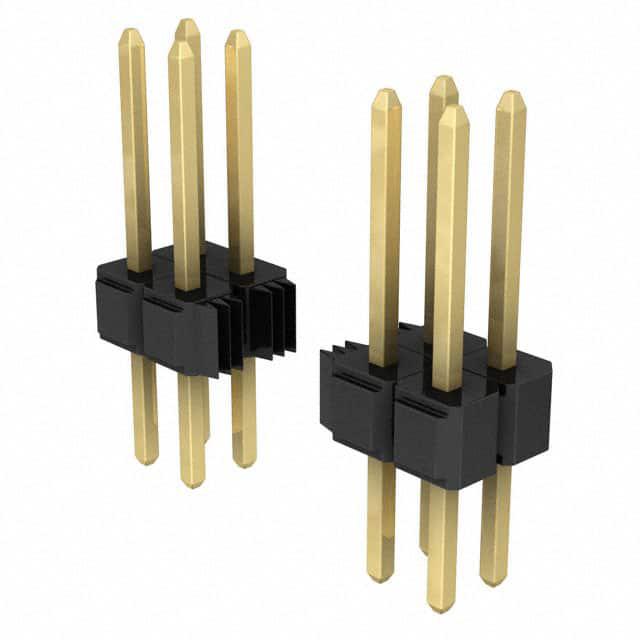

3M 矩形连接器 - 针座 - 公插针 929715-10-21-I

929715-10-21-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册概述

    产品简介


    3M™ Pin Strip Header 单行和双行插针排是一种适用于电子连接解决方案的通用组件,可应用于多种电子设备和系统中。这些插针排具有直角和直插式两种安装方式,并提供金、哑光锡和锡铅三种镀层选项。这种电子元器件可以用于需要高可靠性和多针脚连接的应用场景,如工业控制、通信设备、计算机接口等领域。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或耐高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:
    - 底镀:50 µ” [1.27 µm] 镍
    - 擦拭区及焊尾:根据订购信息(金、哑光锡、锡铅选项)
    - 电气参数:
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω (500 VDC)
    - 耐压强度:1500 VRMS (海平面)
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:260°C(仅限PCT零件,按J-STD-020C标准)
    - 潮湿敏感度级别:1级(按J-STD-020C标准)

    产品特点和优势


    - 堆叠功能:支持多个插针排堆叠使用
    - 镀层选项:提供了金、哑光锡和锡铅三种镀层选择,以适应不同的使用需求
    - 耐高温:采用耐高温塑料材质(PCT),适合波峰焊或红外线焊接
    - 焊脚间距:提供0.100英寸的标准间距
    - 板端固定功能:可选配板端固定功能,增加连接可靠性
    - 化学合规性:符合欧洲和中国RoHS要求

    应用案例和使用建议


    3M™ Pin Strip Header 插针排适用于各种电路板连接场合,例如工控设备、通信模块、消费电子产品等。在实际应用中,需根据具体的电路设计和工作环境来选择合适的型号和镀层。此外,在焊接时应注意正确的焊点设计和温度控制,确保焊接质量。

    兼容性和支持


    这种插针排与大多数电子设备兼容,可以通过改变订单代码实现不同的配置。3M公司提供相应的技术支持和服务,以确保客户能够充分利用这一产品的优势。

    常见问题与解决方案


    - Q: 插针排能否进行手工焊接?
    - A: 不建议手工焊接,因为高温可能影响插针排的机械和电气性能。建议使用波峰焊或红外线焊接工艺。
    - Q: 如何检查插针排的质量?
    - A: 使用万用表检测绝缘电阻,确保其大于5 × 10^9 Ω。检查焊点是否有开裂或虚焊情况。

    总结和推荐


    3M™ Pin Strip Header 单行和双行插针排凭借其出色的电气特性和良好的环境适应性,在多种应用场景中表现出色。它具有多种镀层选择和高耐温特性,使其成为高性能电子连接的理想选择。对于需要高度可靠性和多样化的插针排解决方案的应用场景,强烈推荐使用这款产品。

929715-10-21-I参数

参数
针脚数 42pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Header,Push-Pull
额定电流 2.5A
触头镀层厚度 - 配接 250nm
防护等级 -
触头镀层 - 配接
颜色 黑色
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929715-10-21-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-10-21-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-10-21-I 929715-10-21-I数据手册

929715-10-21-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.332 ¥ 27.7556
25+ $ 3.094 ¥ 25.773
50+ $ 2.9036 ¥ 24.187
库存: 1369
起订量: 19 增量: 1
交货地:
最小起订量为:5
合计: ¥ 138.77
