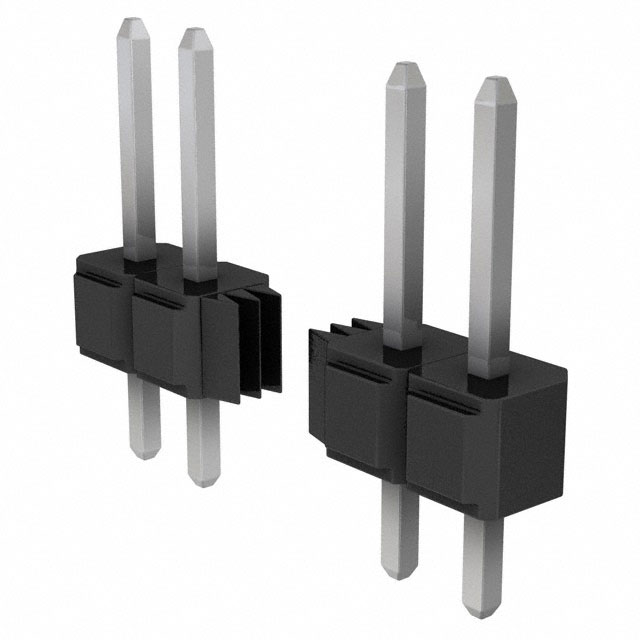

929834-01-14

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 14pin 2.5A 2.54μm 锡铅 黑色 通孔安装 35.6mm(长度)*2.92mm(高度)
供应商型号: 929834-01-14
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929834-01-14

929834-01-14概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册

    产品简介


    3M™ Pin Strip Header 单排和双排引脚连接器系列 929 是一种适用于印刷电路板(PCB)组装的高性能连接器。它们可用于多种电子设备中,如通信设备、计算机、工业控制系统及消费电子产品。该系列连接器具有直插式和弯角两种配置,并支持多种尾部选项,如焊接式、接线式等。

    技术参数


    - 绝缘材料:玻璃纤维填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸环丁酯(PCT)
    - 耐火等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、锡铅、无光泽锡
    - 接触镀层:镍下镀层(50 微英寸 [1.27 微米])
    - 焊接区域镀层:金、无光泽锡、锡铅
    - 电流承载能力:2.5 安培
    - 绝缘电阻:> 5 × 10^9 欧姆 @ 500 伏直流电
    - 耐压:1500 伏交流电 @ 海平面
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:最高 260°C(J-STD-020C)
    - 湿度敏感度级别:1 级(J-STD-020C)

    产品特点和优势


    1. 可堆叠性:方便多层 PCB 设计中的模块化设计。
    2. 多种镀层选项:用户可以根据需求选择最适合的应用环境。
    3. 高耐温塑料:支持波峰焊和红外焊接,适应多种装配工艺。
    4. 焊点隔离开关:波峰焊接时提供有效的隔离开关。
    5. 可选板针固定功能:提供额外的稳定性,防止引脚脱落。

    应用案例和使用建议


    该系列连接器常用于以下场景:
    - 通信设备:实现不同模块之间的信号传输。
    - 计算机硬件:连接主板和扩展卡,确保高速数据传输。
    - 工业控制系统:在恶劣环境下提供稳定的连接。
    使用建议:
    - 在安装时,确保符合推荐的孔径模式,避免因孔径过大导致松动。
    - 对于多行引脚,避免手工掰断,以防止损坏。

    兼容性和支持


    这些连接器可以与其他标准 PCB 尺寸和配置的部件兼容,确保良好的互换性。制造商提供详细的技术文档和支持服务,包括装配指南和保修政策。

    常见问题与解决方案


    - 问题 1:引脚变形或损坏。
    - 解决方案:在安装前仔细检查孔径模式是否符合要求。

    - 问题 2:电流承载能力不足。
    - 解决方案:确保所选连接器的电流额定值满足应用要求。

    总结和推荐


    总体来说,3M™ Pin Strip Header 单排和双排引脚连接器系列 929 是一款高度可靠且灵活的产品,适用于广泛的电子设备。其多样化的镀层选项和高可靠性使其成为许多工程项目的理想选择。根据您的具体需求,可以选择最合适的型号。强烈推荐给需要高性能连接解决方案的工程师和设计师。

929834-01-14参数

参数
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
间距-配接 2.54mm
排数 1
针脚数 14pin
防护等级 -
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接 锡铅
颜色 黑色
长*宽*高 35.6mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-01-14厂商介绍
