929715-01-01-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 2pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929715-01-01-I
供应商: 国内现货
标准整包数: 1

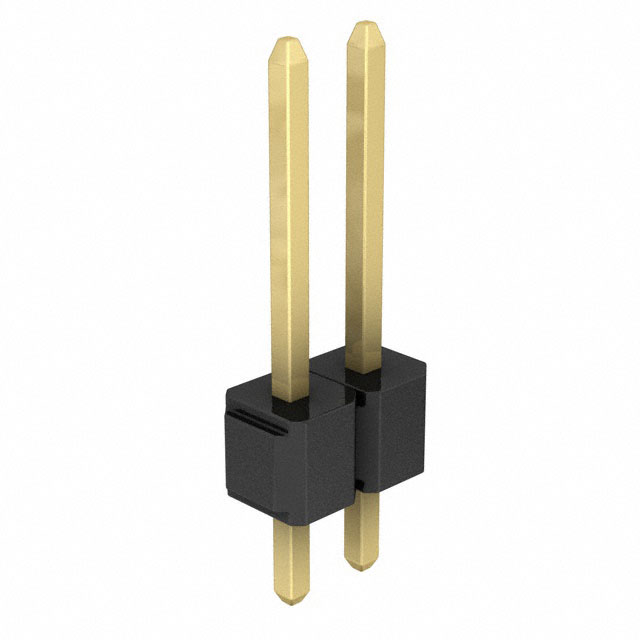

3M 矩形连接器 - 针座 - 公插针 929715-01-01-I

929715-01-01-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    1. 产品简介


    产品类型:
    3M™ Pin Strip Header 单排和双排连接器系列,适用于各种电子设备的互连需求。
    主要功能:
    - 可堆叠
    - 提供镀金、镀锡铅、镀钝化锡等多种电镀选项
    - 高温塑料材料适合波峰焊和红外线焊接
    - 焊接支架适用于波峰焊接
    - 可选板上针固定功能
    - 符合化学合规要求
    应用领域:
    广泛应用于通信设备、计算机、工业自动化、航空航天等领域。

    2. 技术参数


    - 物理特性:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触特性:
    - 材料:铜合金
    - 电镀:镍基底50微英寸 [1.27 微米],擦洗区及焊尾:按订购信息选择(镀金、镀钝化锡、镀锡铅选项)
    - 电气特性:
    - 电流额定值:2.5安培
    - 绝缘电阻:> 5 × 10^9 欧姆(500 VDC)
    - 耐电压:海平面下1500 VRMS
    - 环境特性:
    - 温度范围:-40°C 到 +105°C
    - 工艺耐热:仅PCT部件达到260°C(符合J-STD-020C),PBT绝缘版本最大绝缘温度191°C(仅限焊波工艺)
    - 潮湿敏感度等级:J-STD-020C标准下的1级
    - UL文件号:E680803

    3. 产品特点和优势


    - 高可靠性: 具备优良的绝缘和电气性能,能够在恶劣环境下稳定工作。
    - 灵活的电镀选项: 通过不同的电镀方式,如镀金、镀锡铅等,以适应不同的应用需求。
    - 耐高温特性: 使用高温塑料材料,适合多种焊接工艺,尤其是波峰焊和红外线焊接。
    - 增强的机械强度: 可选板上针固定功能,增加连接器的稳定性。
    - 环保合规: 符合多项国际环保标准,如欧盟RoHS指令和中国RoHS标准。

    4. 应用案例和使用建议


    应用案例:
    3M™ Pin Strip Header 在通信设备和计算机系统中被广泛采用,特别是在需要高密度连接和严苛环境条件下,如工业自动化和航空航天领域。
    使用建议:
    - 布线设计: 请严格按照手册中的孔位推荐图案进行布线,确保最佳的焊接效果。
    - 温度管理: 特别是在波峰焊接过程中,需注意保持合适的焊接温度,避免超过最大耐受温度。
    - 电镀选择: 根据具体的应用场景选择合适的电镀方式,例如镀金适用于对腐蚀性较强的环境,而镀锡铅则更适合一般使用条件。

    5. 兼容性和支持


    - 兼容性: 这些连接器可与市场上主流的电子元器件和设备兼容,便于集成和扩展。
    - 技术支持: 3M公司提供全面的技术支持和售后服务,包括产品咨询、技术文档、培训和技术援助等。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的电镀方式?
    - 解决方案: 根据实际应用场景选择合适的电镀方式。例如,对于需要长期防腐蚀的应用,建议选择镀金;而对于一般的工业应用,则可以选择成本较低的镀锡铅。
    - 问题2:如何确保焊接过程中的温度控制?
    - 解决方案: 严格遵循手册中的焊接温度和时间参数。使用适当的焊台和热源,确保温度均匀分布且不超过指定的最大温度限制。

    7. 总结和推荐


    综合评估:
    3M™ Pin Strip Header 单排和双排连接器以其卓越的电气和机械性能、广泛的兼容性以及环保合规性在市场上表现出色。适用于各类高性能电子设备和系统,特别是在需要高可靠性和环境适应性的应用场景中。
    推荐:
    强烈推荐使用此产品,特别是在需要高质量互连解决方案的项目中。对于对产品寿命和可靠性有较高要求的应用场合,3M™ Pin Strip Header 将是您的理想选择。

929715-01-01-I参数

参数
防护等级 -
类型 Header,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 250nm
排数 2
额定电流 2.5A
针脚数 2pin
间距-配接 2.54mm
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

929715-01-01-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-01-01-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-01-01-I 929715-01-01-I数据手册

929715-01-01-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
