929665-05-03-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 6pin 2.5A 250nm 金 黑色 通孔安装 7.6mm*5.46mm*5.46mm
供应商型号: 929665-05-03-I
供应商: 国内现货
标准整包数: 1

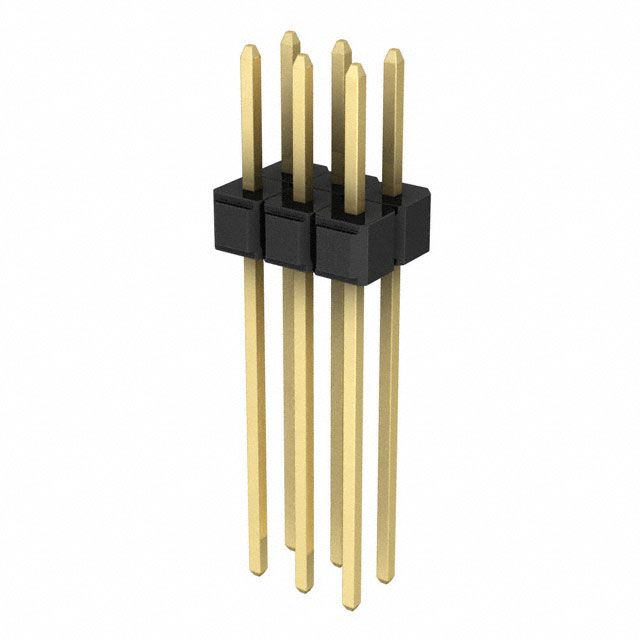

3M 矩形连接器 - 针座 - 公插针 929665-05-03-I

929665-05-03-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种用于连接电路板的电子元器件,广泛应用于计算机、通信设备、工业控制及医疗设备等领域。该产品支持直角和直插两种安装方式,适用于波峰焊接和红外线焊接工艺。

    技术参数


    - 绝缘材料: 玻璃纤维填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层选项: 金、亮锡、铅锡合金
    - 电流承载能力: 2.5A
    - 绝缘电阻: 在500V DC下大于5×10^9 Ω
    - 耐电压: 海拔高度下的额定值为1500 VRMS
    - 温度范围: -40°C 至 +105°C
    - 过程耐温: PCT零件在260°C(按J-STD-020C标准)下焊接时无问题,PBT版本最大耐温191°C(仅限焊波工艺)

    产品特点和优势


    1. 堆叠功能: 允许多层连接。
    2. 多种镀层选择: 提供金、亮锡和铅锡合金三种镀层选择,适应不同应用场景。
    3. 高温度塑料: 适合波峰焊接和红外焊接。
    4. 防波浪焊接支撑: 波峰焊接时提供额外支撑。
    5. 可选板针保留功能: 增强板针稳定性。
    6. 化学合规信息: 符合欧盟RoHS法规要求。

    应用案例和使用建议


    - 应用实例: 用于电脑主板、服务器、通讯设备以及自动化设备中的连接应用。
    - 使用建议: 在组装过程中,确保按照推荐的孔径模式进行焊接,避免过热导致的损坏。对于需要更高可靠性的应用,建议选用PCT材质的产品。

    兼容性和支持


    - 兼容性: 该产品具有良好的兼容性,可以与其他3M系列连接器配合使用。
    - 支持服务: 提供技术支持和维修服务,联系方式为800-225-5373。

    常见问题与解决方案


    1. 问题: 过载导致温度升高。
    - 解决方案: 使用PCT材料版本以提高耐温性。
    2. 问题: 焊接后出现松动。
    - 解决方案: 选择带有板针保留功能的产品。

    总结和推荐


    3M™ Pin Strip Header Single and Dual Row 是一款高性能、多用途的电子连接器。它在多层连接、高温应用和环保方面表现出色。通过提供多种镀层选项和板针保留功能,增强了产品的适用性和可靠性。推荐在需要高效连接和高可靠性连接的应用中使用。

929665-05-03-I参数

参数
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
排数 2
针脚数 6pin
额定电流 2.5A
间距-配接 2.54mm
颜色 黑色
防护等级 -
长*宽*高 7.6mm*5.46mm*5.46mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-05-03-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-05-03-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-05-03-I 929665-05-03-I数据手册

929665-05-03-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
