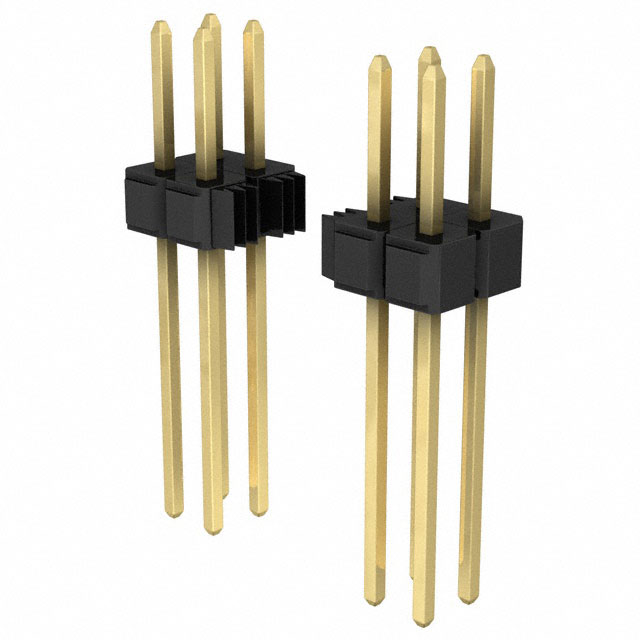

929665-04-36-EU

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 250nm 金 黑色 通孔安装 91.4mm*5.46mm*2.54mm
供应商型号: 3M156319-72-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929665-04-36-EU

929665-04-36-EU概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    1. 产品简介


    3M™ Pin Strip Header 是一种单排和双排的连接器产品,适用于多种电子设备的互连需求。其主要功能是为电子设备提供可靠的电气连接。这类产品广泛应用于消费电子、工业控制、通信设备以及汽车电子等领域。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、半光锡、锡铅
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐压强度:1500 VRMS 海平面
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:260°C(仅适用于PCT部件)

    3. 产品特点和优势


    - 可堆叠性:适合多层电路板设计
    - 高可靠性:采用高温塑料,适应波峰焊接和红外焊接
    - 引脚保持力:可选配置增加板载引脚保持力
    - 镀层多样性:提供多种镀层选择以适应不同应用需求

    4. 应用案例和使用建议


    - 应用实例:3M™ Pin Strip Header 广泛用于多层电路板的设计中,实现板与板之间的可靠连接。例如,在工业自动化设备中,可以确保控制板与传感器之间信号传输的稳定性。
    - 使用建议:建议根据具体应用场景选择合适的镀层类型和引脚长度。对于高温环境的应用,建议选用高温塑料(PCT)材质。

    5. 兼容性和支持


    - 兼容性:与其他标准规格的插座和连接器兼容,便于集成到现有系统中。
    - 支持:3M 提供全面的技术支持和售后服务,用户可以通过电话(800-225-5373)或官网(http://www.3M.com/interconnects/)获取详细信息。

    6. 常见问题与解决方案


    - 问题1:安装过程中引脚弯曲怎么办?
    - 解决办法:轻轻调整引脚位置,确保插入正确孔位。
    - 问题2:焊接过程中温度过高导致损坏怎么办?
    - 解决办法:遵循工艺温度限制,避免长时间过热操作。

    7. 总结和推荐


    3M™ Pin Strip Header 单排和双排连接器凭借其多样化的产品配置、优异的电气性能和可靠的机械强度,在各种电子设备应用中表现出色。特别适用于需要高可靠性的多层电路板设计。强烈推荐使用。
    通过上述内容,我们可以看到 3M™ Pin Strip Header 连接器具备良好的电气和机械性能,适合于多种电子设备的互连需求。如果您正在寻找一个稳定可靠的连接解决方案,这款产品将是您的理想选择。

929665-04-36-EU参数

参数
针脚数 72pin
防护等级 -
触头镀层厚度 - 配接 250nm
颜色 黑色
排数 2
额定电流 2.5A
类型 Header,Push-Pull
间距-配接 2.54mm
触头镀层 - 配接
长*宽*高 91.4mm*5.46mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
