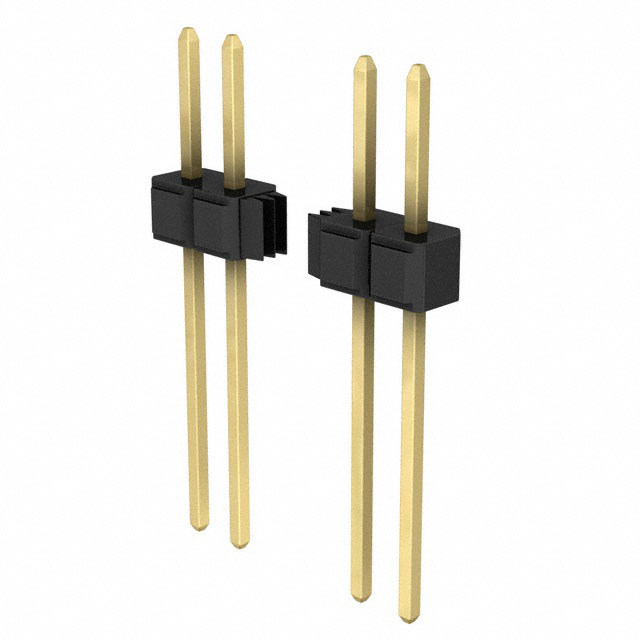

929647-04-25-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 25pin 2.5A 250nm 金 黑色 通孔安装 63.5mm*2.92mm*2.92mm
供应商型号: 929647-04-25-I
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929647-04-25-I

929647-04-25-I概述

    3M™ Pin Strip Header Single and Dual Row 929 系列产品技术手册

    1. 产品简介


    3M™ Pin Strip Header 单排和双排接头是一种高可靠性连接器,设计用于通过焊锡尾部连接到印刷电路板(PCB)。该产品具有单排和双排两种类型,支持直角和平行焊锡尾部选项,适用于各种电子产品和通信设备中。该系列产品广泛应用于汽车电子、工业控制、医疗设备以及电信基础设施等领域。

    2. 技术参数


    - 绝缘材料:玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触电镀:
    - 底镀层:50 微英寸 [1.27 微米] 镍
    - 擦拭区域和焊锡尾部:根据订购信息选择(金、缎面锡、锡铅合金选项)
    - 电流额定值:2.5 安培
    - 绝缘电阻:在 500 VDC 下大于 5 x 10^9 欧姆
    - 耐压:海平面 1500 VRMS
    - 温度范围:-40°C 至 +105°C
    - 工艺评级:仅 PCT 部件适用于 260°C(符合 J-STD-020C 标准),最大绝缘体温度为 191°C(仅适用于波峰焊接工艺)
    - 湿度敏感度等级:符合 J-STD-020C 标准,PCT 部件为 1 级
    - UL 文件号:E680803

    3. 产品特点和优势


    - 堆叠式设计:可实现多级堆叠连接。
    - 多种电镀选项:提供金、缎面锡或锡铅合金三种电镀选项。
    - 高温塑料材料:采用 PCT 材料,适用于波峰焊接和红外线焊接工艺。
    - 焊接支脚:设计有焊接支撑脚,适用于波峰焊接。
    - 板载针保持功能:可选配置,提升产品的稳定性。

    4. 应用案例和使用建议


    - 汽车电子:3M™ Pin Strip Header 产品广泛应用于汽车仪表板、车身控制系统和安全系统中,确保高效的数据传输和信号传递。
    - 工业控制:在自动化设备和工业控制系统中,这些接头能够承受苛刻的工作环境,保障系统稳定运行。
    - 医疗设备:该产品在医疗器械中的应用能够确保高精度和可靠的连接,满足严格的医疗标准。
    使用建议:
    - 在焊接时,应按照手册推荐的孔径模式进行焊接,以保证良好的焊接效果和结构稳定性。
    - 对于双排部件,不推荐手动折断,建议使用专门工具或定制工装。
    - 在选择不同电镀方式时,应考虑具体应用环境的腐蚀条件,选择合适的电镀材料。

    5. 兼容性和支持


    - 兼容性:该产品与其他标准 PCB 连接器具有良好的互换性和兼容性。
    - 支持:购买该产品后,您可以通过电话或网站联系 3M 公司获取技术支持和售后服务,3M 公司还提供详尽的技术文档和应用指南。

    6. 常见问题与解决方案


    - 问题 1:接头插入困难
    - 解决方案:检查孔径尺寸是否符合推荐尺寸,适当调整孔径尺寸后再进行插拔。
    - 问题 2:焊接时产生虚焊
    - 解决方案:确保焊接温度和时间符合工艺要求,必要时使用助焊剂。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header 单排和双排接头 929 系列是一款性能稳定、可靠性高的电子连接器。它的多功能性和广泛的适用范围使其成为众多应用场景的理想选择。对于需要在严苛环境下工作的应用,这款产品无疑是最佳的选择。如果您需要一款耐用且可靠的连接器来确保您的电子设备高效运转,那么 3M™ Pin Strip Header 929 系列将是您的理想之选。

929647-04-25-I参数

参数
触头镀层厚度 - 配接 250nm
排数 1
颜色 黑色
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
触头镀层 - 配接
防护等级 -
针脚数 25pin
间距-配接 2.54mm
长*宽*高 63.5mm*2.92mm*2.92mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
