929500-01-16

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 16pin 2.5A 2.54μm 锡铅 黑色 通孔安装 40mm(长度)*9.93mm(高度)
供应商型号: 929500-01-16-ND
供应商: Digi-Key
标准整包数: 1

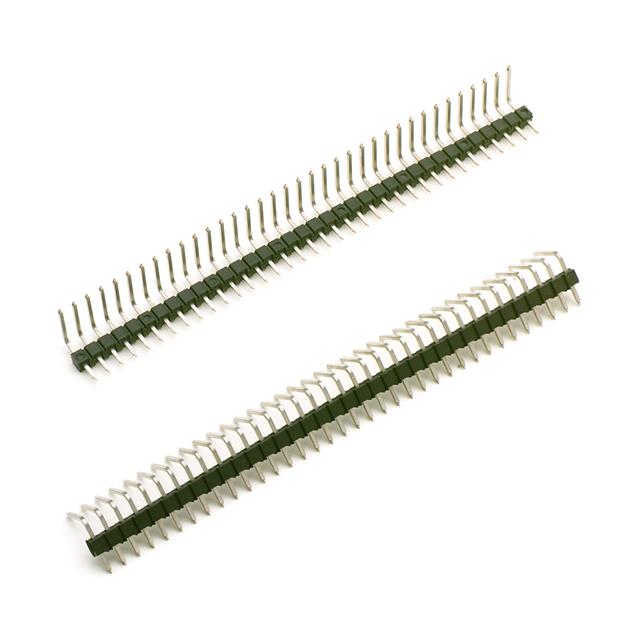

3M 矩形连接器 - 针座 - 公插针 929500-01-16

929500-01-16概述

    3M™ Pin Strip Header 技术手册

    产品简介


    3M™ Pin Strip Header(929 系列)是一款适用于堆叠连接的应用的电子元器件。它具有直线和直角两种安装方式,焊接尾部设计方便生产波峰焊。该系列产品的主要功能是提供可靠的电气连接,广泛应用于通信、计算机、工业自动化等领域。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀:底部镀层 50 μ” [1.27 μm] 镍
    - 电流额定值:2.5 A
    - 绝缘电阻:大于 5 × 10^9 Ω(500 VDC 测试电压)
    - 耐压:1500 VRMS(海平面)
    - 温度范围:-40°C 至 +105°C
    - 加工温度:260°C(J-STD-020C 规范),PCT 绝缘部分最高绝缘温度为 191°C(仅限波峰焊接工艺)

    产品特点和优势


    1. 堆叠功能:支持堆叠连接,可实现多层电路板之间的连接。
    2. 镀层选择:提供锡铅镀层或金镀层,以满足不同应用需求。
    3. 焊脚设计:带有助焊脚的设计,便于生产波峰焊。
    4. 板端固定功能:可选的板端固定功能,确保连接可靠性。

    应用案例和使用建议


    应用案例:
    - 通信设备中的内部连接
    - 工业自动化控制系统的连接
    - 计算机主板上的扩展接口
    使用建议:
    - 在安装时注意焊接温度和时间,避免过度焊接导致损坏。
    - 使用推荐的孔型,确保连接稳定可靠。
    - 定期检查连接部位,确保无松动现象。

    兼容性和支持


    - 该产品与标准孔径兼容,可用于多种类型的电路板。
    - 3M 公司提供技术支持和保修服务,客户可联系客服获取帮助。

    常见问题与解决方案


    1. 问题:焊接过程中出现气泡或空洞。
    - 解决方法:确保焊接温度和时间符合规范,避免过度焊接。
    2. 问题:连接不稳定。
    - 解决方法:检查孔型和镀层是否符合要求,确保连接稳固。
    3. 问题:长期使用后接触不良。
    - 解决方法:定期清洁和检查连接部位,确保无污物和腐蚀。

    总结和推荐


    3M™ Pin Strip Header(929 系列)凭借其稳定的电气性能、多种镀层选择和可靠的堆叠功能,在各类应用场景中表现出色。其在通信、计算机和工业自动化领域的广泛应用也证明了其市场竞争力。建议在需要高可靠性的连接场合使用该产品,但应注意焊接工艺的规范性以确保最佳效果。

929500-01-16参数

参数
类型 Breakaway,Header,Push-Pull
针脚数 16pin
防护等级 -
触头镀层厚度 - 配接 2.54μm
颜色 黑色
排数 1
间距-配接 2.54mm
额定电流 2.5A
触头镀层 - 配接 锡铅
长*宽*高 40mm(长度)*9.93mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929500-01-16厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929500-01-16数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929500-01-16 929500-01-16数据手册

929500-01-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.07 ¥ 17.4915
10+ $ 1.5922 ¥ 13.3251
100+ $ 1.3529 ¥ 11.3224
500+ $ 1.2076 ¥ 10.1063
1000+ $ 1.15 ¥ 9.6241
5000+ $ 1.0266 ¥ 8.5916
10000+ $ 0.9777 ¥ 8.182
库存: 284
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.49
