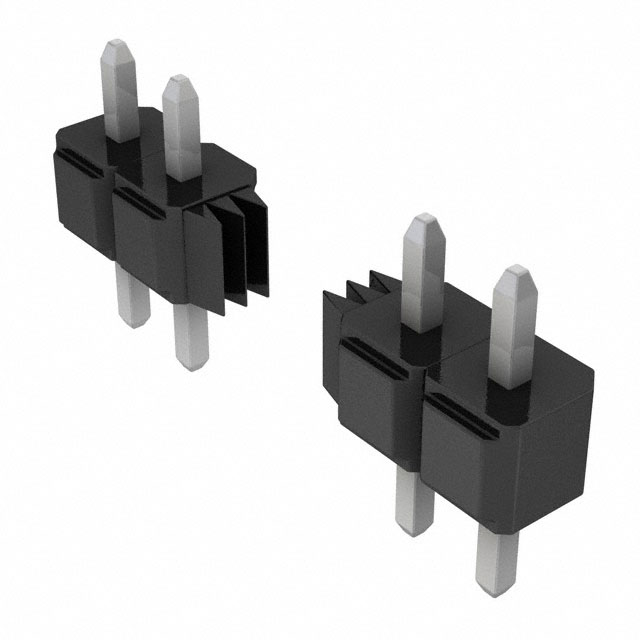

929800-01-07

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 7pin 2.5A 2.54μm 锡铅 通孔安装 17.78mm(长度)*2.92mm(高度)
供应商型号: 929800-01-07
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929800-01-07

929800-01-07概述

    3M™ Pin Strip Header 技术手册

    产品简介


    3M™ Pin Strip Header 是一款适用于电路板组装的直插式焊脚连接器系列,提供 .100" 和 .100" x .100" 规格,具有 .093" 的匹配长度。这种低剖面设计适合紧密板间堆叠,适用于各种高密度连接需求的应用领域,如通信设备、工业自动化、汽车电子等。

    技术参数


    - 物理规格:
    - 绝缘材料:玻璃填充聚酯(PBT)或聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触件规格:
    - 材料:铜合金
    - 镀层:底部镀镍 50μ(1.27μm),焊点镀锡
    - 标记:无
    - 电气规格:
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω (500 VDC)
    - 耐压:1500 VRMS (海平面)
    - 环境规格:
    - 温度范围:-40°C 至 +105°C
    - 加工温度:PCT绝缘体为260°C,PBT绝缘体为最高191°C用于焊波过程
    - 潮湿敏感度:PCT绝缘体为1级(J-STD-020C)

    产品特点和优势


    1. 低剖面设计:适合紧密板间堆叠,减少空间占用。
    2. 焊点支架:便于生产中的波峰焊接和板子清洁。
    3. 板端固定特性:可选配提高板端固定力。
    4. 广泛的材料选择:提供不同材料以适应不同的应用要求。

    应用案例和使用建议


    3M™ Pin Strip Header 广泛应用于工业自动化设备、通信设备及汽车电子等领域。例如,在需要高度紧凑空间的机器人手臂中,这款连接器可以帮助减少空间占用并提升可靠性。在实际使用过程中,建议在波峰焊接前仔细检查孔径,确保匹配的孔径规格符合产品要求,从而避免焊接不良和接触不良等问题。

    兼容性和支持


    3M 提供全面的技术支持,包括详细的订单信息和安装指导。此产品可以与其他标准接口配合使用,兼容多种焊接工艺。用户可以从官方网站获取更多关于RoHS合规性的信息。

    常见问题与解决方案


    - 问题:焊点出现虚焊。
    - 解决方案:确认孔径尺寸和镀层质量,重新进行波峰焊接。
    - 问题:接头松动。
    - 解决方案:确认板端固定特性选项是否正确配置,必要时可以加装加固装置。
    - 问题:连接不稳定。
    - 解决方案:检查环境温度是否超出规定范围,采取适当的温度控制措施。

    总结和推荐


    3M™ Pin Strip Header 在保持低剖面设计的同时提供了优异的电气和机械性能。其广泛的应用范围和可靠性使其成为市场上极具竞争力的产品之一。对于需要高性能、紧凑设计的电路板应用来说,这款连接器是一个理想的选择。我们强烈推荐使用这款产品以获得最佳性能和可靠性。
    联系我们了解更多详细信息:
    电话:800-225-5373
    网站:http://www.3Mconnectors.com

929800-01-07参数

参数
触头镀层厚度 - 配接 2.54μm
类型 Breakaway,Header,Push-Pull
针脚数 7pin
额定电流 2.5A
颜色 -
防护等级 -
排数 1
触头镀层 - 配接 锡铅
间距-配接 2.54mm
长*宽*高 17.78mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 散装
