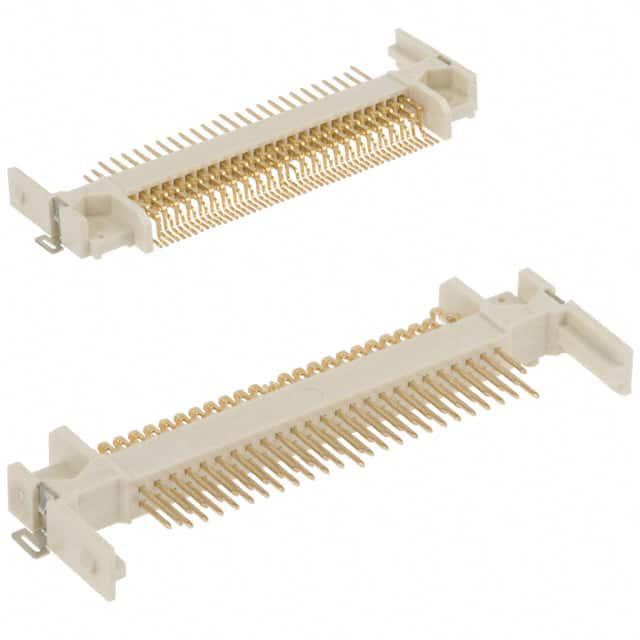

N7E50-A516PK-30

厂牌: 3M
产品描述: Connector 50pin 反向-底部 4mm CompactFlash - Type I 底座安装,背面安装,贴片安装 48mm*15.6mm*4mm
供应商型号: 517-N7E50-A516PK-30
供应商: Mouser
标准整包数: 1
3M 存储器连接器 - PC 卡插槽 N7E50-A516PK-30

N7E50-A516PK-30概述

    3M™ CF Card Header 技术手册

    产品简介


    3M™ CF Card Header 是一种专为 CompactFlash Type I 设计的低轮廓表面贴装连接器。它具有多种功能和广泛的应用领域,是电子设备中存储解决方案的理想选择。此连接器主要用于数字相机、音频设备、工业控制系统和其他需要高密度存储的应用场合。

    技术参数


    - 物理规格
    - 材料:液晶聚合物(LCP)
    - 燃烧等级:UL 94V-0
    - 颜色:米色
    - 电气规格
    - 接触材料:铜合金
    - 底镀层:100 μ"(2.54 μm)镍
    - 擦拭区域:80/20钯镍涂层,带润滑剂
    - 焊尾:镀金
    - 额定电流:0.5 A
    - 绝缘电阻:500 VDC 下 >1 × 10^9 Ω;环境条件后 >1 × 10^8 Ω
    - 耐压:海平面下 500 VRMS
    - 温度范围:-55°C 至 +85°C
    - 工艺温度:最高 260°C(符合 J-STD-020C)
    - 机械规格
    - 插针类型接口尺寸:A = 3.50 mm(0.138 in),通用 = 4.25 mm(0.167 in),电源 = 5.00 mm(0.197 in)
    - 尺寸公差:±0.15 mm
    - 推荐焊盘图案:见图纸
    - 合规性
    - 符合 CFA 标准
    - 4.0 mm 低轮廓高度
    - 单行焊尾,间距 0.635 mm
    - 可选弹出机制,方便 CF 卡移除

    产品特点和优势


    - 低轮廓设计:适合紧凑型设备
    - 高可靠性:通过严格的电气和机械测试
    - 环保材料:使用环保材料,满足 RoHS 和中国 RoHS 标准
    - 可选弹出机制:方便 CF 卡的安装和拆卸
    - 易于集成:符合行业标准,简化系统集成

    应用案例和使用建议


    - 应用场景:3M™ CF Card Header 广泛应用于数码相机、录音设备和工业自动化系统。在这些应用中,它提供稳定的数据传输和可靠的操作性能。
    - 使用建议:
    - 在使用前检查弹出机制的功能,确保 CF 卡可以顺利安装和移除。
    - 确保焊盘图案与推荐的焊盘图案一致,以保证良好的电气连接。
    - 注意环境温度范围,避免在极端温度条件下使用。

    兼容性和支持


    - 兼容性:此连接器兼容所有符合 CompactFlash 标准的设备。
    - 技术支持:3M 提供专业的技术支持和售后服务,用户可以通过电话或官方网站获取更多信息和支持。

    常见问题与解决方案


    - 问题1:CF 卡无法正常插入或移除。
    - 解决方案:检查弹出机制是否正常工作,必要时更换连接器。
    - 问题2:连接器焊接不良。
    - 解决方案:重新焊接并确保焊盘图案正确无误。
    - 问题3:连接器电气性能下降。
    - 解决方案:检查绝缘电阻和耐压值,必要时更换连接器。

    总结和推荐


    3M™ CF Card Header 是一款高性能、可靠的连接器,适用于各种存储需求的应用。其低轮廓设计、高可靠性及环保特性使其在市场上具有较强的竞争力。如果您需要一个稳定、高效的 CF 卡连接解决方案,强烈推荐使用这款产品。

N7E50-A516PK-30参数

参数
针脚数 50pin
类型 Connector
卡类型 CompactFlash - Type I
安装特性 反向-底部
板上高度 4mm
长*宽*高 48mm*15.6mm*4mm
安装方式 底座安装,背面安装,贴片安装
零件状态 在售
包装方式 盒装,散装
