929665-04-15-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 30pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-04-15-I
供应商: 国内现货
标准整包数: 1

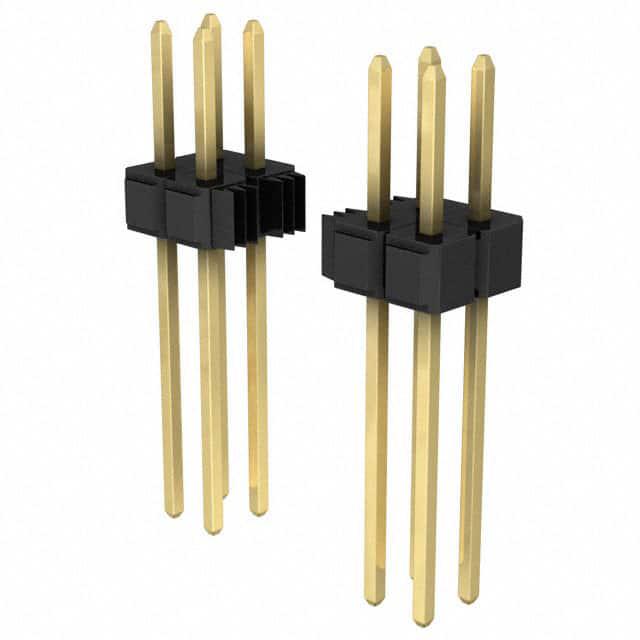

3M 矩形连接器 - 针座 - 公插针 929665-04-15-I

929665-04-15-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种适用于高密度连接应用的插头,主要用于电路板之间的电气连接。该产品分为单排和双排两种版本,适用于波峰焊接或红外焊接工艺。3M™ Pin Strip Header Single and Dual Row 提供多种尾部样式选择,包括直式和弯角式焊锡尾部,同时提供了金、磨砂锡、锡铅合金等多种镀层选项。这种连接器广泛应用于计算机、通信设备、医疗设备、工业自动化等多个领域。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 联系材料:铜合金
    - 镀层:底层镀镍50微米,表面镀金、磨砂锡或锡铅合金(根据订购信息)
    - 电气特性
    - 电流额定值:2.5安培
    - 绝缘电阻:> 5×10^9 欧姆(500伏直流电下)
    - 耐压值:海平面条件下1500VRMS
    - 环境特性
    - 温度范围:-40°C至+105°C
    - 工艺耐温:仅PCT部分适用于260°C(按J-STD-020C标准),PBT绝缘版本最大温度为191°C
    - 潮湿敏感等级:PCT部分为1级(按J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠能力:可实现多层级堆叠连接,提高布线效率。
    - 镀层选择:提供金、磨砂锡、锡铅合金等不同镀层选项,满足不同应用场景的需求。
    - 高耐温塑料:使用高温聚酯材料,适用于波峰焊或红外焊接,保证长时间使用下的可靠性。
    - 焊点间距调整:设有焊接支脚,便于焊接过程中的间距调整。
    - 板针保持功能:提供板针保持功能选项,增强产品的稳固性和使用寿命。

    4. 应用案例和使用建议


    - 计算机主板连接:适用于需要高密度连接的计算机主板,确保信号传输的稳定性和可靠性。
    - 医疗设备:由于其高可靠性,可以用于医疗设备内部复杂电路板间的连接,确保设备长期稳定运行。
    - 工业自动化:在工业自动化设备中,可以实现多个模块之间的可靠电气连接。
    使用建议:
    - 确保焊接过程中焊接支脚与孔径匹配,避免接触不良或虚焊现象。
    - 在多层堆叠使用时,确保每个层级之间的间距一致,以避免短路风险。

    5. 兼容性和支持


    - 兼容性:该产品与市面上多数常见的电路板连接标准兼容,适用于广泛的电子产品设计。
    - 支持和服务:3M公司提供专业的技术支持服务,涵盖售前咨询、安装指导和售后维护。用户可通过拨打技术支持电话获得详细的产品咨询和技术支持。

    6. 常见问题与解决方案


    - 问题一:焊接过程中出现虚焊。
    - 解决方案:确保焊点与孔径正确匹配,选择适当的焊接温度和时间,确保焊点牢固。

    - 问题二:镀层氧化导致接触不良。
    - 解决方案:定期清洁产品表面,确保镀层不受腐蚀影响。如需更换,可选用耐氧化镀层的型号。

    7. 总结和推荐


    总结:3M™ Pin Strip Header Single and Dual Row 提供了优异的电气性能和环境耐受性,是连接器市场的高品质选择。该产品具有高可靠性、高耐温性和丰富的镀层选择,适合各种高要求的应用场合。
    推荐:鉴于该产品在多领域的广泛应用及其出色的技术性能,我们强烈推荐给那些对连接器质量和稳定性有较高要求的设计工程师和技术采购人员。

929665-04-15-I参数

参数
触头镀层 - 配接
颜色 黑色
针脚数 30pin
排数 2
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
防护等级 -
额定电流 2.5A
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-04-15-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-04-15-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-04-15-I 929665-04-15-I数据手册

929665-04-15-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
