首页  >  产品百科  >  30334-6002HB

30334-6002HB

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 34pin 1A 金 黑色 通孔安装 50.8mm*8.78mm*8.78mm
供应商型号: 2668442
供应商: element14
标准整包数: 1

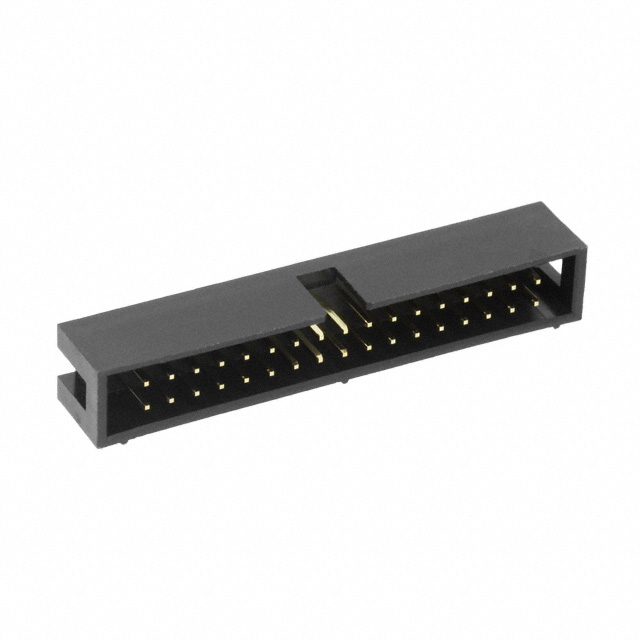

3M 矩形连接器 - 针座 - 公插针 30334-6002HB

30334-6002HB概述

    # 3M™ Low Profile Header 技术手册综述

    产品简介


    3M™ Low Profile Header 是一款专门用于电子连接的元器件。该产品提供直角和直角两种角度选择,其规格为 .100” × .100”,并属于四壁303系列。这款连接器主要适用于需要紧凑布局和可靠电气连接的电子产品,广泛应用于计算机、通信设备、工业自动化、汽车电子等领域。

    技术参数


    以下是该产品的主要技术参数和技术规格:
    - 绝缘材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:黄铜
    - 触点镀层:镍基底层(30微英寸),擦拭区和焊尾处采用金闪镀层
    - 电流承载能力:1 A
    - 绝缘电阻:大于1 GΩ(500 VDC)
    - 耐压能力:500 VRMS(海平面)
    - 温度范围:-55°C 至 +105°C
    - 工艺温度:最大绝缘体温度191°C(仅适用于波峰焊接过程)

    产品特点和优势


    - 全镀金:触点区域全部采用金闪镀层,提高电气接触可靠性。
    - 坚固的结构:采用PBT材料制作的坚固外壳,能够在苛刻环境中保持稳定。
    - 端窗设计:便于观察和操作。
    - 低成本:相比同类产品,具有更高的性价比。
    - 多种角度选择:直角和直角选项,适合不同的安装需求。
    - 无弹出/锁定装置:简化设计,但可能需要其他辅助工具来拆卸。

    应用案例和使用建议


    3M™ Low Profile Header 可以广泛应用于各种电子设备中,例如计算机主板上的扩展槽、通信设备的信号传输线路、汽车电子控制单元等。根据手册中的描述,用户可以按照推荐的PCB孔径图进行安装,确保良好的电气连接和机械稳定性。使用时应注意避免高热过程对PBT材料的影响,并考虑加工条件的兼容性。

    兼容性和支持


    该产品与其他标准的电子连接器兼容,可直接替换使用。关于RoHS合规性信息,可以通过访问3M官网(3M.com/regs)或联系3M代表获取详细信息。此外,3M公司还提供技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    1. 问题:无法顺利插入触点
    - 解决方法:确保触点和插座之间的配合良好,清洁触点和插座内部。
    2. 问题:接触电阻高
    - 解决方法:检查触点镀层是否有损伤,重新插拔几次以去除氧化层。
    3. 问题:耐高温性能不佳
    - 解决方法:在高热环境下使用前,确认工艺温度不超过191°C,并采取适当防护措施。

    总结和推荐


    3M™ Low Profile Header 是一款功能强大且可靠的电子连接器,特别适用于要求紧凑布局和高性能连接的应用场合。它的全镀金触点和坚固的PBT外壳提供了优异的电气特性和长期稳定性。虽然没有弹出/锁定装置,但这不会显著影响其性能。总体而言,该产品具备良好的性价比,值得在电子设备设计中推广使用。对于需要更高连接密度和耐用性的项目,我们强烈推荐使用3M™ Low Profile Header。

30334-6002HB参数

参数
额定电流 1A
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 -
类型 Header,Push-Pull
针脚数 34pin
排数 2
防护等级 -
间距-配接 2.54mm
长*宽*高 50.8mm*8.78mm*8.78mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

30334-6002HB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

30334-6002HB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 30334-6002HB 30334-6002HB数据手册

30334-6002HB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7577 ¥ 14.7119
10+ $ 1.5295 ¥ 12.8018
100+ $ 1.3667 ¥ 11.439
500+ $ 1.1385 ¥ 9.5289
1000+ $ 0.9756 ¥ 8.1661
5000+ $ 0.8654 ¥ 7.2433
10000+ $ 0.8462 ¥ 7.0823
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.71
直接购买
加入购物车
