929838-04-25

厂牌: 3M
产品描述: 50pin 2.54mm 2 接头 2.5A 2.54μm 铅,锡 黑色 通孔安装
供应商型号: 929838-04-25
供应商: 国内现货
标准整包数: 1

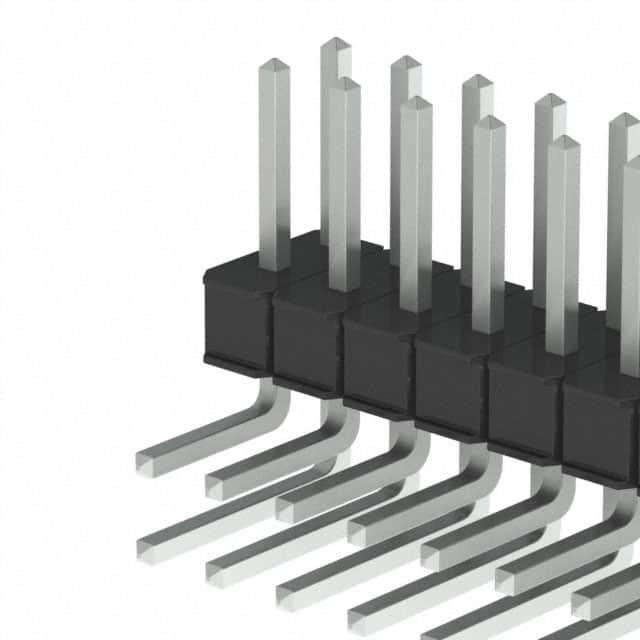

3M 矩形连接器 - 针座 - 公插针 929838-04-25

929838-04-25概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册

    产品简介


    3M™ Pin Strip Header 单双排插针连接器系列是一款广泛应用于电子设备中的标准互连解决方案。该系列产品提供100mil(2.54mm)间距的单排和双排连接器,具有直角和垂直焊盘两种配置。其焊尾采用锡铅合金或金镀层,可适用于波峰焊接和红外线焊接工艺。该系列产品的最大特点是堆叠能力,使其在高密度电路板设计中表现出色。

    技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸丁二醇酯(PBT)或耐高温聚对苯二甲酰胺(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀层: 底层50微米镍,焊接区域和焊尾可选镀金、光亮锡或锡铅合金
    - 电流额定值: 2.5安培
    - 绝缘电阻: 5G欧姆(500VDC条件下)
    - 耐电压: 海平面1500VRMS
    - 温度范围: -40°C至+105°C
    - 工艺耐温: 最大绝缘体温度191°C(仅限PBT版本),260°C(仅限PCT版本)

    产品特点和优势


    - 堆叠能力: 可轻松实现多层电路板之间的堆叠连接。
    - 多种电镀选择: 用户可根据需求选择镀金、光亮锡或锡铅合金,以适应不同的焊接工艺。
    - 高耐热塑料: 选用PCT塑料,确保产品可在高温焊接环境下保持良好的性能。
    - 焊料支座: 设计有助于波峰焊接时保持良好焊点质量。
    - 板卡固定选项: 可选配板卡固定功能,增强机械稳定性。

    应用案例和使用建议


    3M™ Pin Strip Header 插针连接器可广泛应用于各种电子设备,如计算机、通信设备和消费电子产品等。对于需要高密度互连的电路板设计,推荐选择堆叠能力更强的型号,如929665系列。在焊接过程中,确保焊接区域充分清洁,以保证良好的焊接效果。同时,在高温焊接后,务必注意冷却过程,防止因热应力导致的变形。

    兼容性和支持


    该系列产品与其他标准互连组件高度兼容,可用于多种不同的电子系统中。3M公司提供了详细的技术支持和售后保障服务,如有任何技术问题或疑问,可拨打技术支持热线800-225-5373获取帮助。

    常见问题与解决方案


    - 问题: 连接器在焊接过程中出现虚焊现象。
    - 解决方案: 检查焊接区域是否有杂质,重新进行清洗和预热处理,确保焊接质量和可靠性。

    - 问题: 使用过程中发现接触不良。
    - 解决方案: 检查连接器安装位置是否正确,是否存在松动现象,必要时可更换新件。

    总结和推荐


    综上所述,3M™ Pin Strip Header 单双排插针连接器系列凭借其优良的设计、可靠的质量和广泛的应用范围,成为许多电子设备制造商的首选。无论是用于高密度电路板还是需要特殊焊接工艺的场合,该系列产品都能展现出色的性能。因此,强烈推荐给需要高性能连接解决方案的用户和设计师。

929838-04-25参数

参数
针脚数 50pin
间距-配接 2.54mm
排数 2
排距 -
颜色 黑色
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
防护等级 -
触头镀层 - 配接 铅,锡
类型 接头
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929838-04-25厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-04-25数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-04-25 929838-04-25数据手册

929838-04-25封装设计

查看详情并下载
Symbol
Footprint
3D Model
