929834-02-16-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 16pin 2.5A 5.08μm 锡 黑色 通孔安装
供应商型号: TS-929834-02-16-RK
供应商: 海外现货
标准整包数: 2

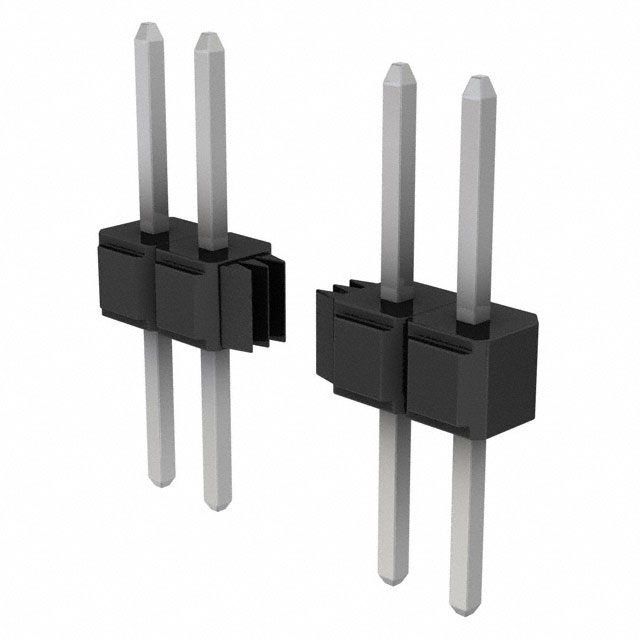

3M 矩形连接器 - 针座 - 公插针 929834-02-16-RK

929834-02-16-RK概述

    3M™ Pin Strip Header Single and Dual Row 技术手册概述

    产品简介


    3M™ Pin Strip Header 单排和双排系列电子元件是一款适用于电路板连接的电子元器件。该系列产品包括直角和直向两种类型的尾部结构,提供镀金、镀锡-铅和其他镀层选项。它们被广泛应用于工业控制、计算机网络设备、通信系统等领域。

    技术参数


    - 物理属性
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸乙二醇酯(PBT)或高耐热聚对苯二甲酸酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料
    - 材料:铜合金
    - 镀层:镍底层50μ英寸[1.27μm]
    - 接触区和焊尾:可根据订单选择镀金、镀锡或镀锡-铅
    - 电气属性
    - 电流承载能力:2.5安培
    - 绝缘电阻:在500伏直流电下>5×10^9Ω
    - 耐电压:海平面条件下1500VRMS
    - 环境属性
    - 工作温度范围:-40°C至+105°C
    - 加工耐温性:PCT部件为260°C(J-STD-020C标准)

    产品特点和优势


    - 可堆叠性:支持多层电路板之间的连接。
    - 多样化镀层选项:提供镀金、镀锡-铅和镀锡选项,满足不同需求。
    - 高耐热塑料:适用于波峰焊接和红外线焊接工艺。
    - 波峰焊支架:提高波峰焊时的焊点质量。
    - 焊盘保持特性:可通过更改订购代码来启用焊盘保持特性,增强连接稳定性。

    应用案例和使用建议


    - 应用案例:该系列部件广泛应用于计算机主板、服务器、工业控制系统等领域。例如,在一个计算机主板的设计中,通过使用这些接插件,可以实现模块化设计,方便更换和维修。
    - 使用建议:在使用时,应确保遵循推荐的孔距图案进行打孔。对于PCT部件,应特别注意加工耐温性,避免超过260°C的高温环境。此外,在安装过程中要确保良好的接触和可靠的固定,以保证长期的稳定性和可靠性。

    兼容性和支持


    - 兼容性:该系列产品与其他标准尺寸的电子元件兼容,可在多种设备和系统中应用。
    - 技术支持:制造商提供了详细的技术文档和支持服务,如需要更多技术支持,请联系800-225-5373。

    常见问题与解决方案


    - 问题1:焊接时接头断裂。
    - 解决方案:确保按照推荐的孔距图案进行打孔,并检查焊接温度,避免过高温度导致材料损坏。

    - 问题2:接头接触不良。
    - 解决方案:检查焊盘的清洁度,确保无污染物;并检查焊料量是否充足。

    总结和推荐


    综上所述,3M™ Pin Strip Header 单排和双排系列电子元件凭借其优良的性能和广泛的应用场景,在工业和消费电子产品中具有显著的优势。它们不仅易于安装和维护,而且具有高可靠性。因此,强烈推荐在各种电子设备中使用这一产品。

929834-02-16-RK参数

参数
额定电流 2.5A
针脚数 16pin
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 5.08μm
间距-配接 2.54mm
排数 1
类型 Breakaway,Header,Push-Pull
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-02-16-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-02-16-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-02-16-RK 929834-02-16-RK数据手册

929834-02-16-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
