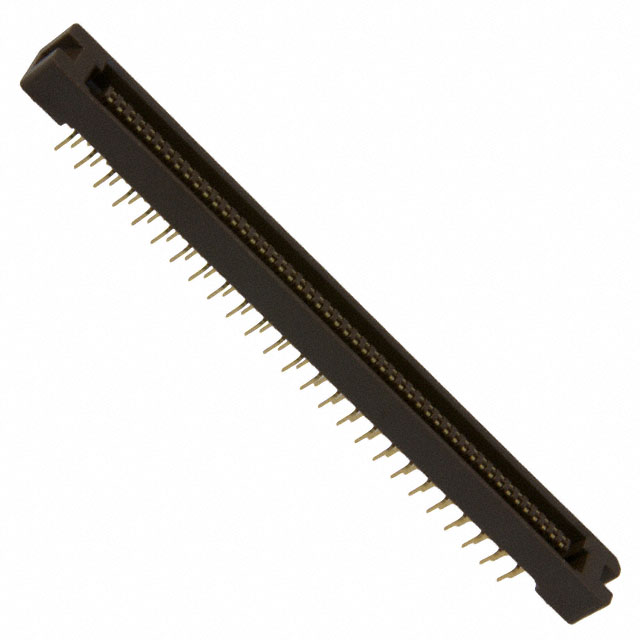

P50LE-100P1-R1-DA

厂牌: 3M
产品描述: Latch Holder,Plug 1.27mm 2 100pin 500mA 金 棕色 通孔安装 76.23mm(长度)*6.6mm(高度)
供应商型号: Q-P50LE-100P1-R1-DA
供应商: 期货订购
标准整包数: 204
3M 矩形连接器 - 针座 - 公插针 P50LE-100P1-R1-DA

P50LE-100P1-R1-DA概述

    3M™ Pak 50 Low Profile Plug 技术手册

    产品简介


    3M™ Pak 50 Low Profile 插头是一种专为满足高密度连接需求而设计的产品。该插头采用0.050英寸(1.27毫米)接触点,提供直角、直插和表面贴装三种安装方式,适用于多种应用场合。其低轮廓设计使其高度仅11.8毫米,能够适应紧凑的空间布局要求。此外,它还与P25LE线缆插座相兼容,可确保稳定可靠的连接。

    技术参数


    - 绝缘材料: 玻璃填充聚苯硫醚(PPS)
    - 燃烧等级: UL 94V-0
    - 颜色: 棕色
    - 接触材料: 磷青铜
    - 电镀材料: 镍基底镀金闪镀层
    - 焊尾材料: 金闪镀层
    - 固定夹材料: 锡铜合金
    - 阻燃性: UL 94V-0
    - 耐电压: 300 VAC持续1分钟
    - 绝缘电阻: ≥1×10^9Ω@250VDC
    - 工作电流: 0.5A
    - 工作温度范围: -55°C至+85°C
    - 湿度耐受性: 通过J-STD-020C标准认证,MSL1级

    产品特点和优势


    - 锁扣/弹出机制: 确保稳定的连接,提高可靠性。
    - 低轮廓设计: 适用于空间受限的应用场合。
    - RoHS合规: 符合环保标准,适合广泛应用。
    - 多安装选项: 提供直角、直插和表面贴装等多种安装方式,增强灵活性。

    应用案例和使用建议


    3M™ Pak 50 Low Profile 插头广泛应用于电信设备、工业自动化、医疗设备、消费电子产品等领域。例如,在医疗设备中,它的低轮廓设计和稳定的连接可以减少误操作的可能性;在电信设备中,它可以提供高密度的连接,节省空间。
    使用建议:
    - 在高温环境下使用时,确保选择正确的焊接方法以避免损坏。
    - 在进行高频率信号传输时,注意匹配合适的电缆和接插件,以保证信号完整性。

    兼容性和支持


    - 兼容性: 与P25LE线缆插座相兼容。
    - 支持: 3M公司提供全面的技术支持和售后服务,包括产品咨询、故障排查等。

    常见问题与解决方案


    - 问题: 连接不稳定
    - 解决办法: 检查锁扣/弹出机制是否正常工作,必要时更换插头。
    - 问题: 焊接不牢固
    - 解决办法: 使用正确的焊接工具和技术,确保焊接质量。
    - 问题: 接触不良
    - 解决办法: 清洁接触面,确保无尘、无油污。

    总结和推荐


    3M™ Pak 50 Low Profile 插头是一款高性能的电子元器件,具有出色的可靠性和兼容性。其独特的锁扣/弹出机制、低轮廓设计和RoHS合规性使其成为众多应用领域的理想选择。对于需要高密度、稳定连接且空间受限的应用场景,我们强烈推荐使用这款产品。

P50LE-100P1-R1-DA参数

参数
防护等级 -
针脚数 100pin
排数 2
间距-配接 1.27mm
触头镀层 - 配接
类型 Latch Holder,Plug
颜色 棕色
触头镀层厚度 - 配接 -
额定电流 500mA
长*宽*高 76.23mm(长度)*6.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

P50LE-100P1-R1-DA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

P50LE-100P1-R1-DA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M P50LE-100P1-R1-DA P50LE-100P1-R1-DA数据手册

P50LE-100P1-R1-DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
204+ $ 7.3146 ¥ 60.7108
库存: 204000
起订量: 204 增量: 204
交货地:
最小起订量为:204
合计: ¥ 12385
